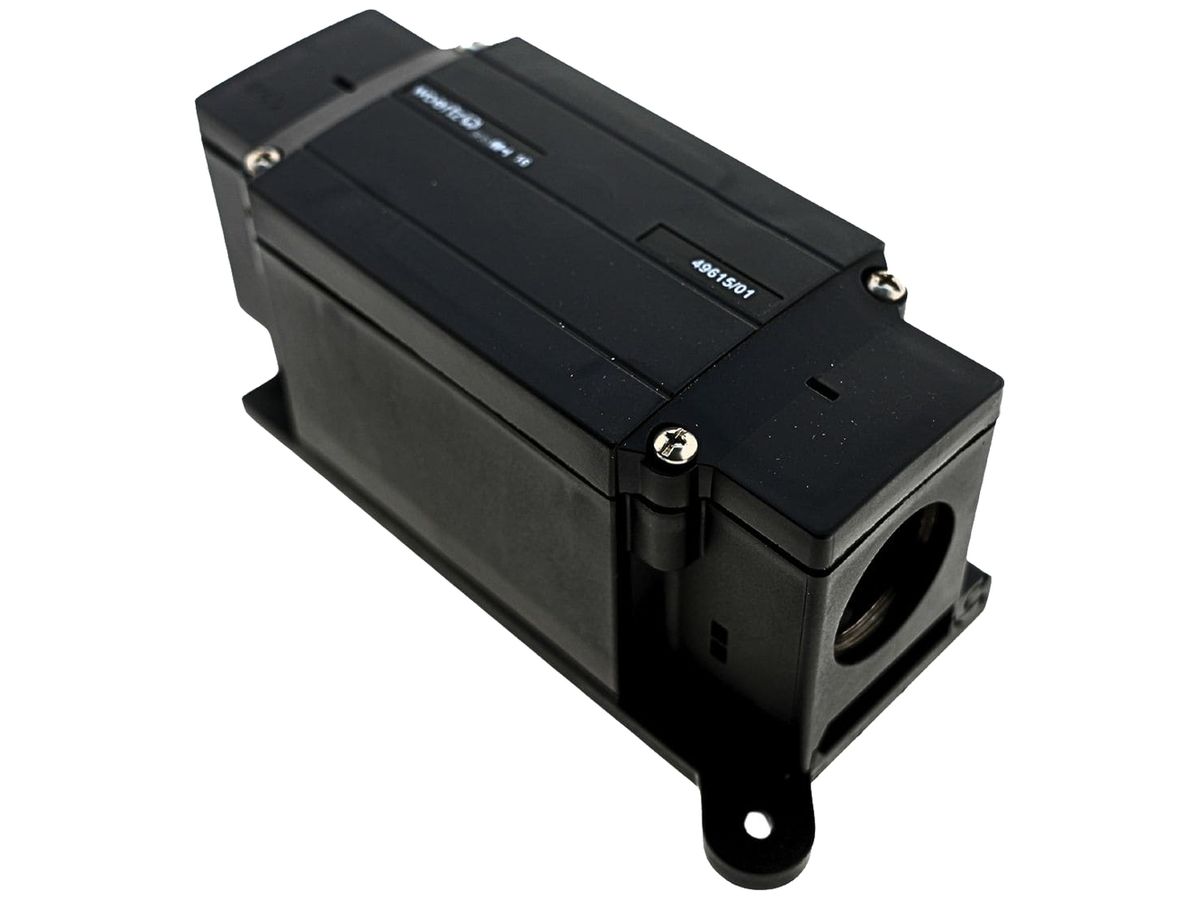

Anschlussdose Woertz 5P 690V 76A 3 N PE 2 1 IP65 schwarz
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 150285437 |
|---|---|
| Lieferanten-Art-Nr | 49615/01 |
Beschreibung
Anschlussdose Woertz, Ausführung Abgriff, Polzahl 5, Bemessungsspannung 690 V, Bemessungsstrom 76 A, Pol-Kennzeichnung 3, N, PE, 2, 1, Phasenabgriff L1-L3, Anschlussquerschnitt (feindrähtig) 16…25 mm², Anschlussquerschnitt (eindrähtig) 16…25 mm², max. Dauertemperaturbeständigkeit Kontaktteil 85 °C, max. Dauertemperaturbeständigkeit Zugentlastung 85 °C, Länge 200 mm, Höhe 91 mm, Breite 85 mm, halogenfrei, Werkstoff des Gehäuses Polyamid (PA), Schutzart IP65, Gehäusefarbe schwarz, zur Einspeisung oder Abzweigung, 5-polig, 3LNPE, für Flachkabel 5×16 mm² oder 5×25 mm², für Kabel bis 5×25 mm², mit 2 Gewindestutze M40×1.5 mm, mit auswählbarer Anschlussseite, mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt
Spezifikationen
| Bemessungsspannung | 690.00 V |
|---|---|
| Bemessungsstrom | 76.00 A |
| Polzahl | 5.00 |
| Schutzart (IP) | IP65 |
| Ausführung | Abgriff |
| Phasenabgriff | L1-L3 |
| Art der integrierten Schaltung | ohne |
| Mit integrierter Hutschiene | Nein |
| Anschlussart Rundleitung | Schraubanschluss |
| Anschlussquerschnitt (feindrähtig) |
|
| Anschlussquerschnitt (eindrähtig) |
|
| Pol-Kennzeichnung | 3, N, PE, 2, 1 |
| Mechanische Codierung | Nein |
| Gehäusefarbe | schwarz |
| Transparent | Nein |
| Art der Verriegelung | ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85.00 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 85.00 °C |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Brandlast | 3.30 kWh |
| Halogenfrei | Ja |
| Kontaktmaterial | CuZn |
| Länge | 200.00 mm |
| Höhe | 91.00 mm |
| Breite | 85.00 mm |
