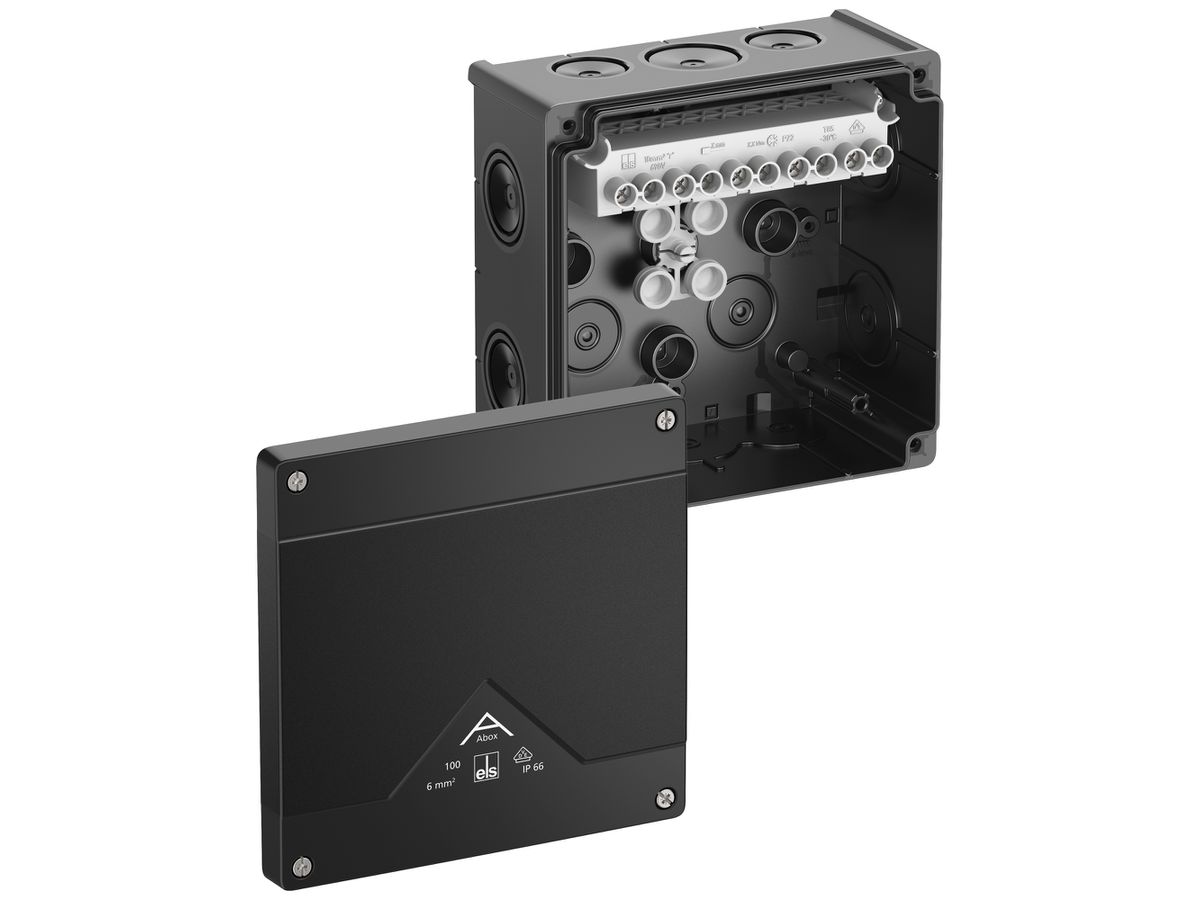

AP-Abzweigdose Spelsberg Abox 100-10² 152×152×80mm IP66/IP67/IP69 sz
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 152001114 |
|---|---|
| Lieferanten-Art-Nr | S81002001 |
Beschreibung
AP-Abzweigdose Günther Spelsberg Abox 100-10², Montageart Wand-/Deckenmontage, Form quadratisch, Länge 152 mm, Breite 152 mm, Tiefe 80 mm, Bestückung Schraubklemme, max. Leiterquerschnitt 10 mm², Werkstoff Kunststoff, Oberflächenschutz unbehandelt, halogenfrei, Ausführung Deckel Blinddeckel, Deckelbefestigung geschraubt, plombierbar, Art der Gehäusedurchführung Dichtmembran, Anzahl der Einführungen 12, Einführung von hinten, Bemessungsisolationsspannung Ui 690 V, witterungsbeständig, Einsatztemperatur -25…55 °C, Schutzart IP66/IP67/IP69, Farbe schwarz, zertifiziert durch VDE DIN EN 60670-1/-22 (VDE 0606-1/-22), DLG (Ammoniakbeständigkeit), Einführungsmembranen M20/M25/M32 (2 rückseitig und 10 seitlich), Dichtbereich 8…28 mm, selbstdichtend, innenliegende Befestigungsstellen, 1×Schraubklemme 5L max. 10 mm², klemmbar pro Pol: 4×2.5 mm², 4×4 mm², 4×6 mm², 4×10 mm²
Spezifikationen
| Ausführung | Verbindungskasten |
|---|---|
| Bestückung | Schraubklemme |
| Max. Leiterquerschnitt | 10.00 mm² |
| Polzahl | 5.00 |
| Anzahl der Klemmstellen je Pol | 2.00 |
| Form | quadratisch |
| Montageart | Wand-/Deckenmontage |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Anzahl der Einführungen | 12.00 |
| Einführung von hinten | Ja |
| Länge | 152.00 mm |
| Breite | 152.00 mm |
| Tiefe | 80.00 mm |
| Anreihbar | Nein |
| Art der Gehäusedurchführung | Dichtmembran |
| Mit Zugentlastung | Nein |
| Werkstoff | Kunststoff |
| Halogenfrei | Ja |
| Oberflächenschutz | unbehandelt |
| Farbe | schwarz |
| RAL-Nummer (ähnlich) | 9005.00 |
| Schutzart (IP) | IP66/IP67/IP69 |
| Ausführung Deckel | Blinddeckel |
| Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation | Nein |
| Transparenter Deckel | Nein |
| Vergiessbar | Nein |
| Deckelbefestigung | geschraubt |
| Mit Vergussmasse mitgeliefert | Nein |
| Plombierbar | Ja |
| Bemessungsisolationsspannung Ui | 690.00 V |
| Funktionserhalt | ohne |
| Mit Abschirmung | Nein |
| Witterungsbeständig | Ja |
| Einsatztemperatur |
|
| Explosionsgeprüfte Ausführung | Nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
