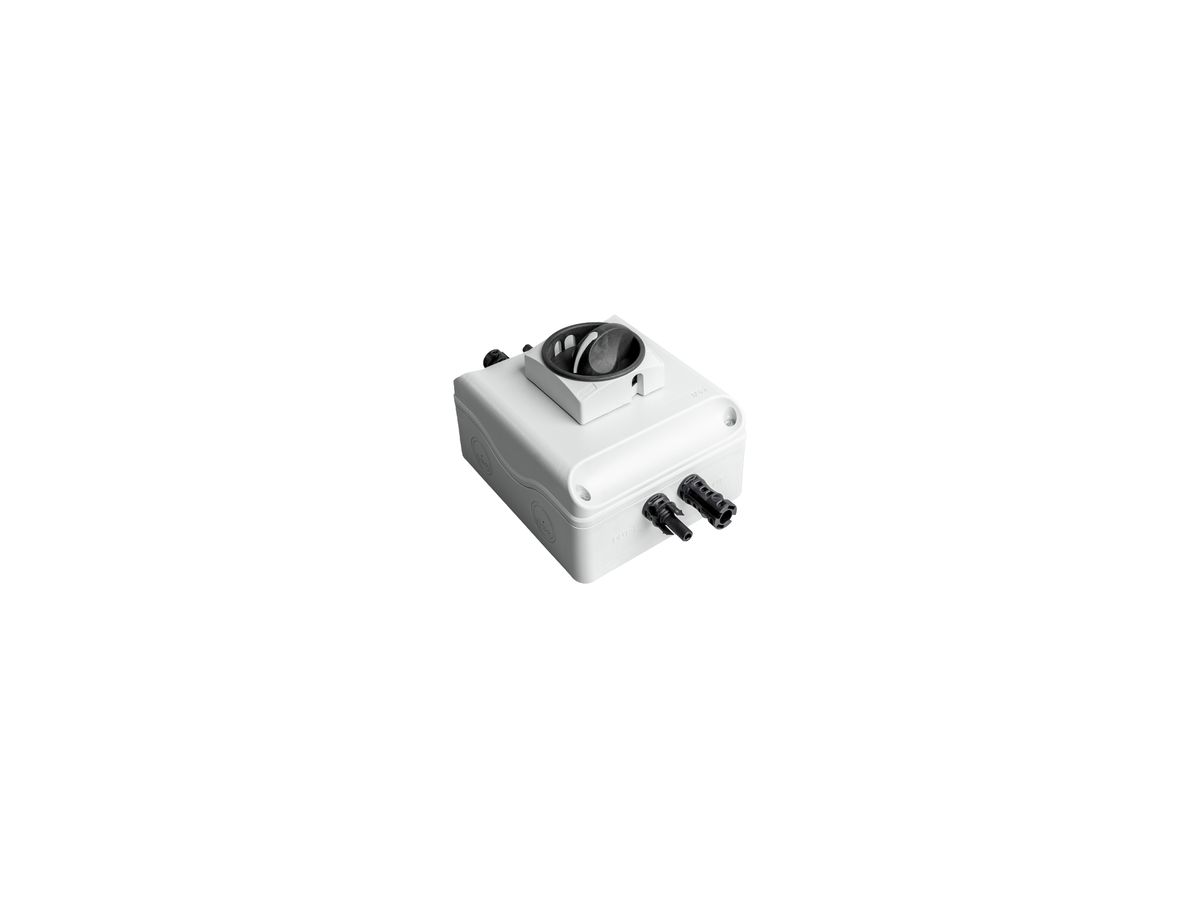

AP-Lasttrennschalter DC WM DC SB M EVO 45A 1000kV 780kA 2NO 140×235×121.5mm
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 969500089 |
|---|---|
| Lieferanten-Art-Nr | 3123790000 |
Beschreibung
AP-Lasttrennschalter DC Weidmüller DC SB M EVO, Schaltanlagen-Technik luftisoliert, Isolierstoff Luft, Bemessungsstrom 45 A, Bemessungswert des hauptsächlich aktiven Lastabwurfstroms 45 A, Bemessungsübertragungsstrom 45 A, Bemessungsspannung 1000 kV, Bemessungs-Stehwechselspannung 1000 kV, Bemessungs-Kurzschlusseinschaltstrom 780 kA, Bemessungsspitzenwiderstandsstrom 780 kA, Kurzschlussfestigkeit (Isccr) 5 kA, normaler Bemessungsstrom mit Sicherungen 45 A, Anzahl der Schliesser als Hauptkontakte 2, mechanische Belastbarkeitsklasse M2 (10000), elektrische Belastbarkeitsklasse E2, Einsatztemperatur -25…50 °C, Schutzart IP65, Breite 140 mm, Höhe 235 mm, Tiefe 121.5 mm, geeignet für Photovoltaikanlagen, 2-polig, für DC-seitige Absicherung der Installation zwischen PV-Panel und Wechselrichter, ghleichzeitig können PV-Boxen und PV-Strings kombiniert werden, manueller Schalter, für Anwendungen im Mittelspannungsbereich zur Trennung von Lichtbögen, Anschluss über MC4-Evo 2 Steckverbinder
Spezifikationen
| Schaltanlagen-Technik | luftisoliert |
|---|---|
| Isolierstoff | Luft |
| Bemessungsspannung | 1000.00 kV |
| Bemessungs-Stehwechselspannung | 1000.00 kV |
| Bemessungsstrom | 45.00 A |
| Bemessungswert des hauptsächlich aktiven Lastabwurfstroms | 45.00 A |
| Bemessungsübertragungsstrom | 45.00 A |
| Bemessungs-Kurzschlusseinschaltstrom | 780.00 kA |
| Bemessungsspitzenwiderstandsstrom | 780.00 kA |
| Kurzschlussfestigkeit (Isccr) | 5.00 kA |
| Normaler Bemessungsstrom mit Sicherungen | 45.00 A |
| Mit Motorantrieb | Nein |
| Anzahl der Schliesser als Hauptkontakte | 2.00 |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Ausschaltzyklen bei Nennstrom | 300.00 |
| Anzahl der mechanischen Vorgänge | 10000.00 |
| Mechanische Belastbarkeitsklasse | M2 (10000) |
| Elektrische Belastbarkeitsklasse | E2 |
| Nach IEC 62271-105 | Nein |
| Nach IEC 62271-103 | Nein |
| Nach IEC 62271-102 | Nein |
| Nach IEC 62271-1 | Nein |
| Einsatztemperatur |
|
| Schutzart (IP) | sonstige |
| Breite | 140.00 mm |
| Höhe | 235.00 mm |
| Tiefe | 121.50 mm |
