AP-Lasttrennschalter Eaton PN2-160 3P 160A 690V schwarz
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 550610992 |
|---|---|
| Lieferanten-Art-Nr | 266005 |
Beschreibung
AP-Lasttrennschalter Eaton PN2-160, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als NOT-AUS-Einrichtung, Polzahl 3, Bemessungsdauerstrom Iu 160 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-23 400 V 90 kW, Bemessungskurzzeitstromfestigkeit Icw 3.5 kA, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP20, Ausführung des Betätigungselements Kipphebel, Farbe des Betätigungselements schwarz, verriegelbar, geeignet für Verteilereinbau, geeignet für Zwischenbau, Breite 105 mm, Höhe 185 mm, Tiefe 142 mm
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 160.00 A |
| Bemessungskurzzeitstromfestigkeit Icw | 3.50 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 90.00 kW |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenmontage | Ja |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Ja |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Kipphebel |
| Verriegelbar | Ja |
| Werkstoff des Gehäuses | Kunststoff |
| Gehäusefarbe | grau |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP20 |

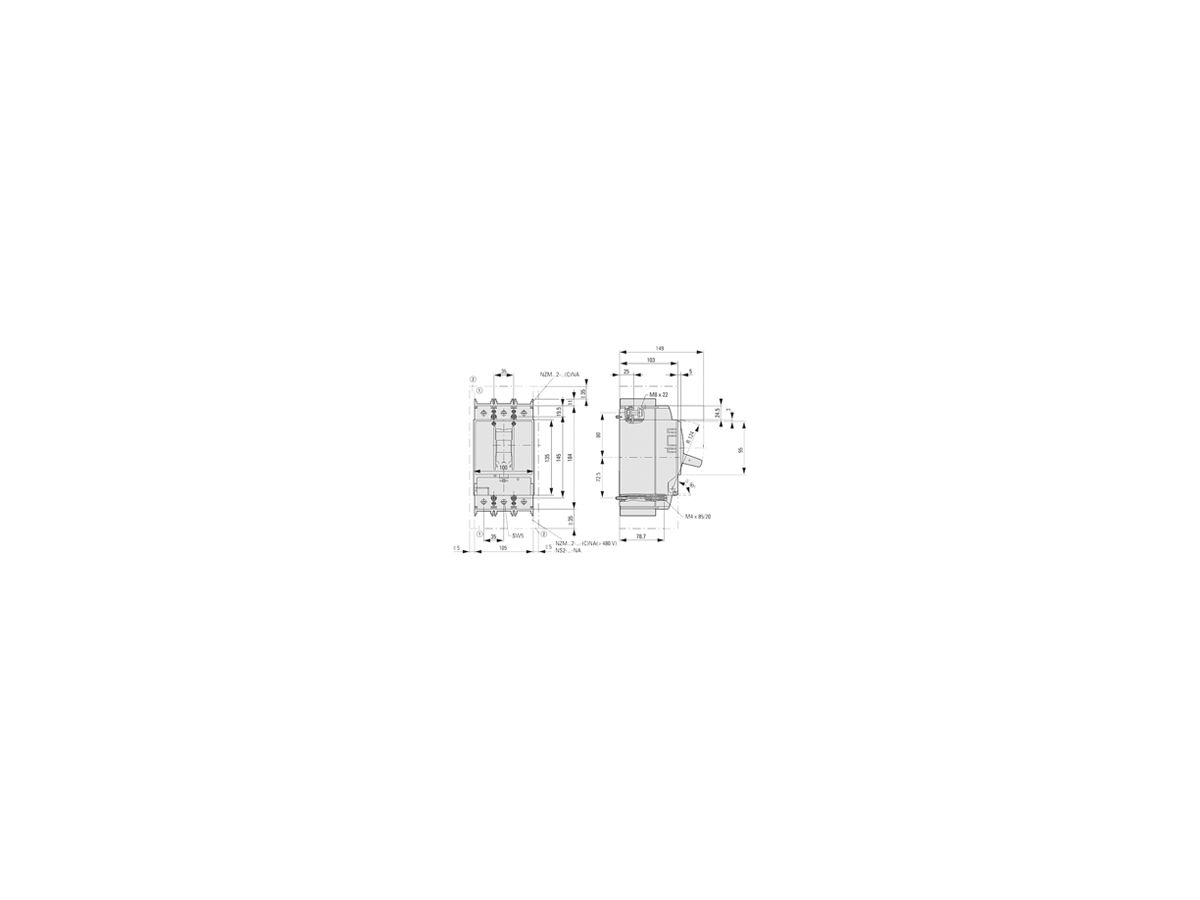

| Breite | 105.00 mm |
| Höhe | 185.00 mm |
| Tiefe | 142.00 mm |
