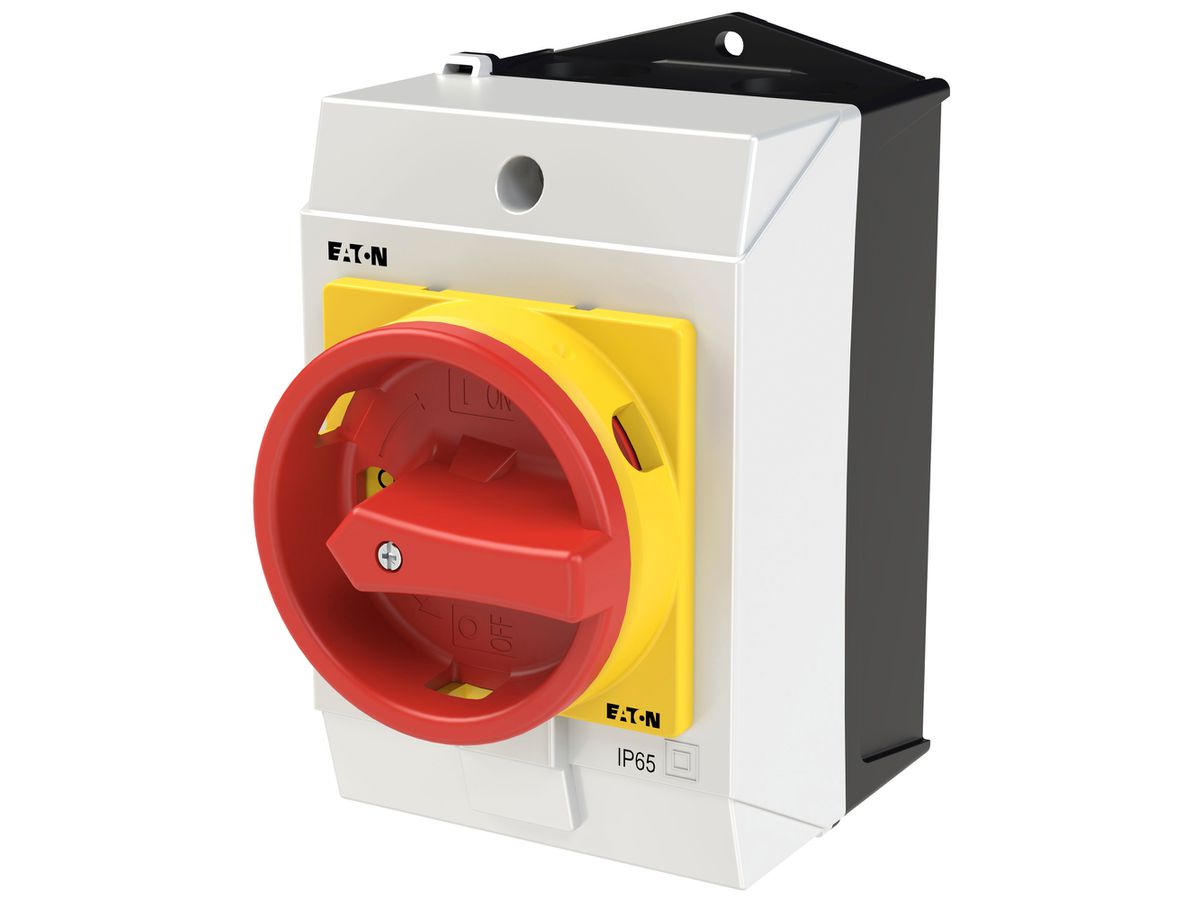

AP-Lasttrennschalter Eaton T0-2-113/I1/SVB 3P 20A 690V 1NC IP65 rot
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 550612102 |
|---|---|
| Lieferanten-Art-Nr | 222585 |
Beschreibung
AP-Lasttrennschalter Eaton T0-2-113/I1/SVB, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als NOT-AUS-Einrichtung, Polzahl 3, Bemessungsdauerstrom Iu 20 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 5.5 kW, Bemessungsbetriebsleistung bei AC-23 400 V 5.5 kW, Bemessungskurzzeitstromfestigkeit Icw 0.32 kA, Schaltleistung bei 400 V 5.5 kW, bedingter Bemessungskurzschlussstrom Iq 6 kA, Anzahl der Hilfskontakte als Öffner 1, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements Türkupplungsdrehantrieb, Farbe des Betätigungselements rot, verriegelbar, Breite 80 mm, Höhe 110 mm, Tiefe 137 mm
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 20.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 13.30 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 20.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.50 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.32 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5.50 kW |
| Schaltleistung bei 400 V | 5.50 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 6.00 kA |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 1.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenmontage | Ja |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | Ja |
| Werkstoff des Gehäuses | Kunststoff |
| Gehäusefarbe | grau |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 80.00 mm |
| Höhe | 110.00 mm |
| Tiefe | 137.00 mm |
