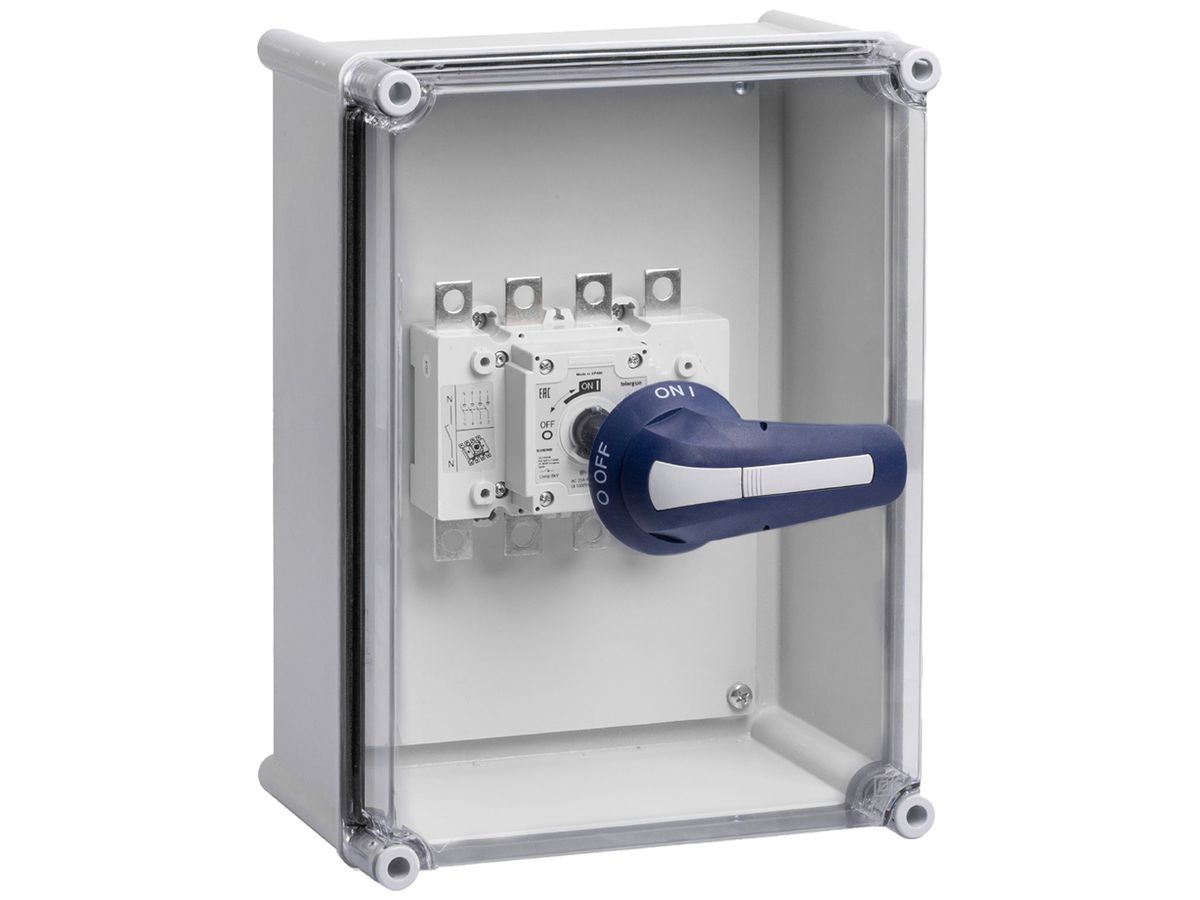

AP-Lasttrennschalter WM AC SB M 160A 4POL CG 06KV 160A 0.4kV 13kA 4NO
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 969500059 |
|---|---|
| Lieferanten-Art-Nr | 3103190000 |
Beschreibung
AP-Lasttrennschalter Weidmüller AC SB M 160A 4POL CG 06KV, Schaltanlagen-Technik luftisoliert, Isolierstoff Luft, Bemessungsstrom 160 A, Bemessungswert des hauptsächlich aktiven Lastabwurfstroms 160 A, Bemessungsspannung 0.4 kV, Bemessungsstossspannungsfestigkeit Uimp 6 kV, Bemessungs-Kurzschlusseinschaltstrom 13 kA, Bemessungskurzzeitstromfestigkeit Icw 7 kA, Bemessungsspitzenwiderstandsstrom 7 kA, Anzahl der Schliesser als Hauptkontakte 4, mechanische Belastbarkeitsklasse M2 (5000), elektrische Belastbarkeitsklasse E2, Betriebszustandsklasse nach IEC/TS 62271-304:2008-05 2, nach IEC 62271-105, Einsatztemperatur -25…55 °C, Schutzart IP2X, Breite 270 mm, Höhe 360 mm, Tiefe 215 mm, geeignet für Photovoltaikanlagen, 4-polig, manueller Schalter, für Anwendungen im Mittelspannungsbereich zur Trennung von Lichtbögen
Spezifikationen
| Schaltanlagen-Technik | luftisoliert |
|---|---|
| Isolierstoff | Luft |
| Bemessungsspannung | 0.40 kV |
| Bemessungsstossspannungsfestigkeit Uimp | 6.00 kV |
| Frequenz | 50.00 Hz |
| Bemessungsstrom | 160.00 A |
| Bemessungswert des hauptsächlich aktiven Lastabwurfstroms | 160.00 A |
| Bemessungs-Kurzschlusseinschaltstrom | 13.00 kA |
| Bemessungskurzzeitstromfestigkeit Icw | 7.00 kA |
| Bemessungsspitzenwiderstandsstrom | 7.00 kA |
| Mit Motorantrieb | Nein |
| Anzahl der Schliesser als Hauptkontakte | 4.00 |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Ausschaltzyklen bei Nennstrom | 5000.00 |
| Anzahl der mechanischen Vorgänge | 5000.00 |
| Mechanische Belastbarkeitsklasse | M2 (5000) |
| Elektrische Belastbarkeitsklasse | E2 |
| Betriebszustandsklasse nach IEC/TS 62271-304:2008-05 | 2 |
| Nach IEC 62271-105 | Ja |
| Nach IEC 62271-103 | Nein |
| Nach IEC 62271-102 | Nein |
| Nach IEC 62271-1 | Nein |
| Einsatztemperatur |
|
| Schutzart (IP) | IP2X |
| Breite | 270.00 mm |
| Höhe | 360.00 mm |
| Tiefe | 215.00 mm |
