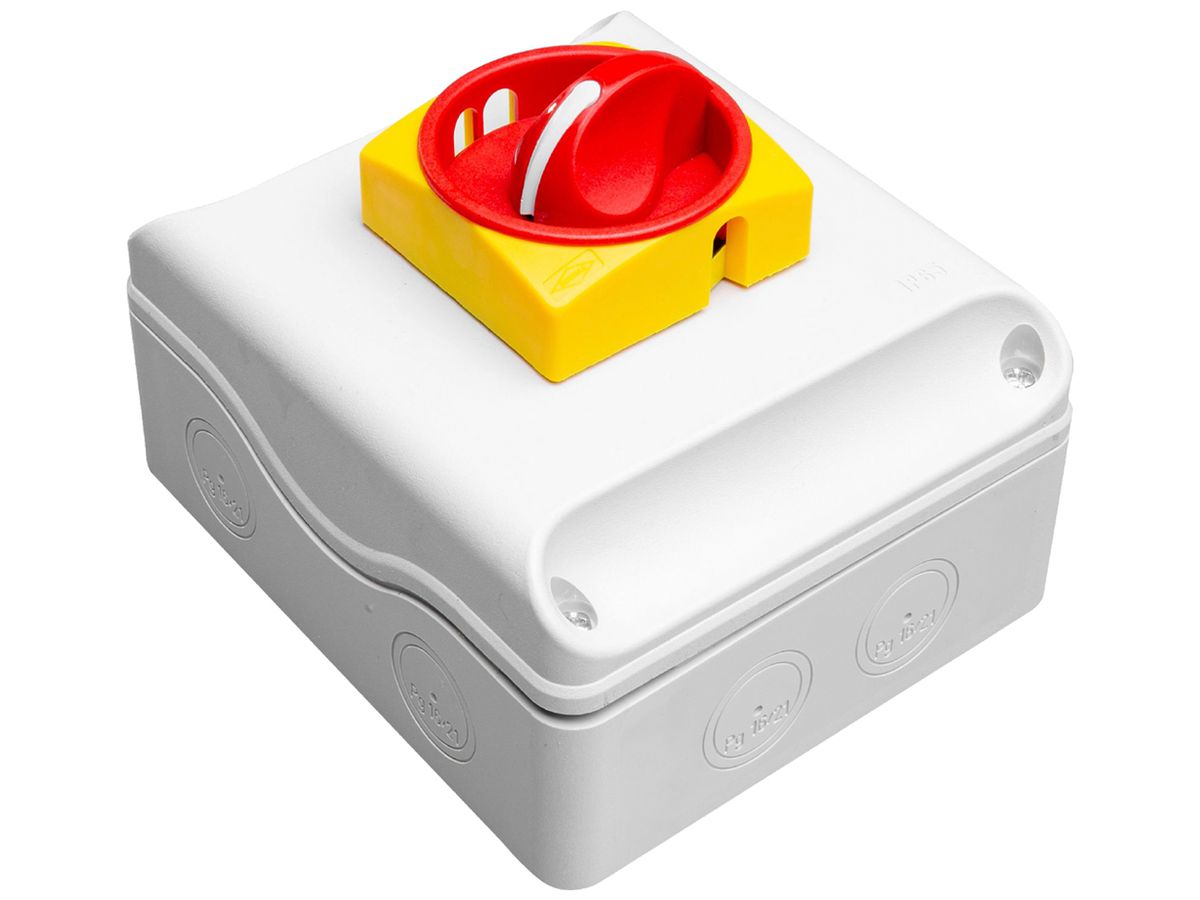

AP-Lasttrennschalter WM AC SB M 32A 4POL CG 06KV 32A 0.8kV 0.75kA 4NO
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 969500009 |
|---|---|
| Lieferanten-Art-Nr | 3103140000 |
Beschreibung
AP-Lasttrennschalter Weidmüller AC SB M 32A 4POL CG 06KV, Schaltanlagen-Technik luftisoliert, Isolierstoff Luft, Bemessungsstrom 32 A, Bemessungswert des hauptsächlich aktiven Lastabwurfstroms 32 A, Bemessungsspannung 0.8 kV, Bemessungsstossspannungsfestigkeit Uimp 10 kV, Bemessungs-Kurzschlusseinschaltstrom 0.75 kA, Bemessungskurzzeitstromfestigkeit Icw 5 kA, Bemessungsspitzenwiderstandsstrom 10 kA, Anzahl der Schliesser als Hauptkontakte 4, mechanische Belastbarkeitsklasse M2 (10000), elektrische Belastbarkeitsklasse E2, Betriebszustandsklasse nach IEC/TS 62271-304:2008-05 2, nach IEC 62271-105, Einsatztemperatur -25…55 °C, Schutzart IP2X, Breite 140 mm, Höhe 165 mm, Tiefe 121.1 mm, geeignet für Photovoltaikanlagen, 4-polig, manueller Schalter, für Anwendungen im Mittelspannungsbereich zur Trennung von Lichtbögen
Spezifikationen
| Schaltanlagen-Technik | luftisoliert |
|---|---|
| Isolierstoff | Luft |
| Bemessungsspannung | 0.80 kV |
| Bemessungsstossspannungsfestigkeit Uimp | 10.00 kV |
| Frequenz | 50.00 Hz |
| Bemessungsstrom | 32.00 A |
| Bemessungswert des hauptsächlich aktiven Lastabwurfstroms | 32.00 A |
| Bemessungs-Kurzschlusseinschaltstrom | 0.75 kA |
| Bemessungskurzzeitstromfestigkeit Icw | 5.00 kA |
| Bemessungsspitzenwiderstandsstrom | 10.00 kA |
| Mit Motorantrieb | Nein |
| Anzahl der Schliesser als Hauptkontakte | 4.00 |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Ausschaltzyklen bei Nennstrom | 10000.00 |
| Anzahl der mechanischen Vorgänge | 10000.00 |
| Mechanische Belastbarkeitsklasse | M2 (10000) |
| Elektrische Belastbarkeitsklasse | E2 |
| Betriebszustandsklasse nach IEC/TS 62271-304:2008-05 | 2 |
| Nach IEC 62271-105 | Ja |
| Nach IEC 62271-103 | Nein |
| Nach IEC 62271-102 | Nein |
| Nach IEC 62271-1 | Nein |
| Einsatztemperatur |
|
| Schutzart (IP) | IP2X |
| Breite | 140.00 mm |
| Höhe | 165.00 mm |
| Tiefe | 121.10 mm |
