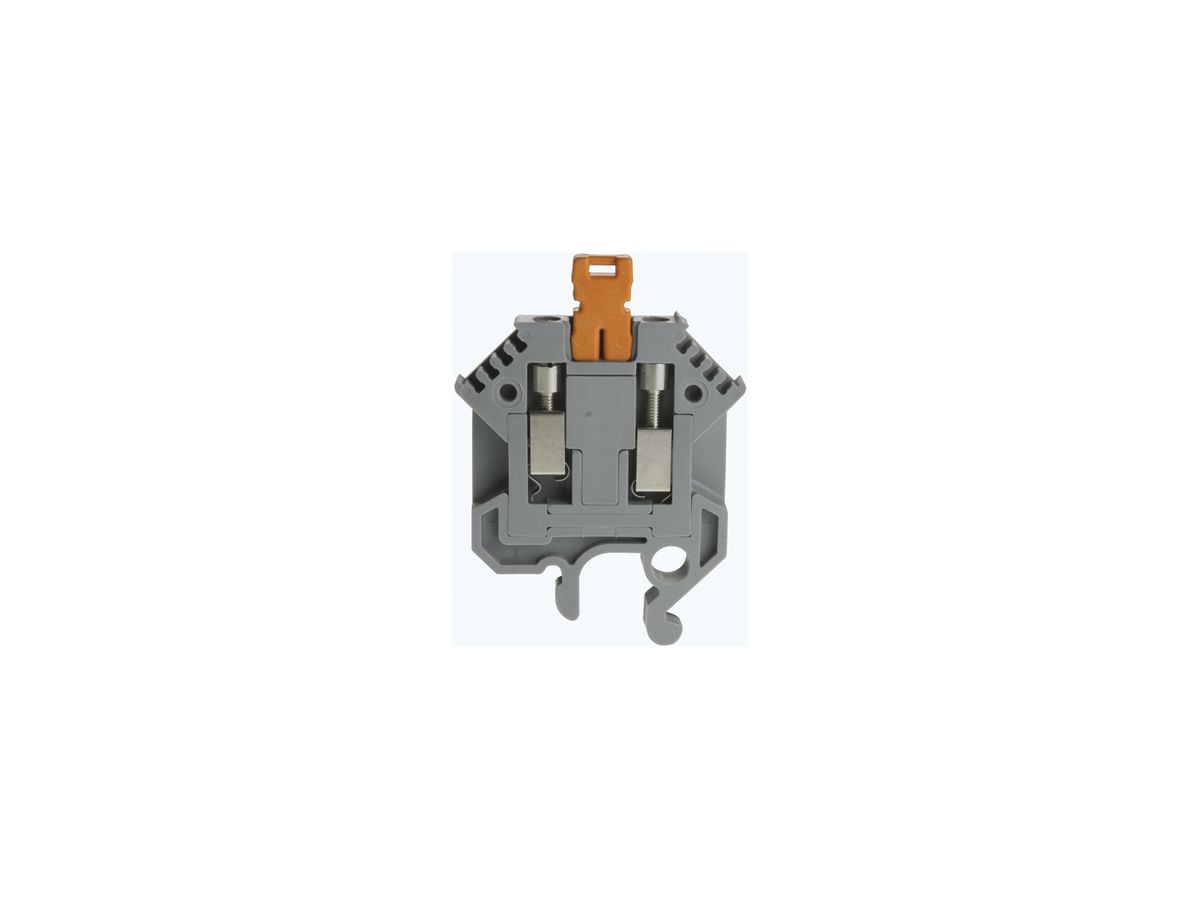

Durchgangs-Reihenklemme Woertz 0.5…2.5mm² 16A 800V Schraub.2×1 TH35/G32 gu

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	158695037
Lieferanten-Art-Nr	30108
Eldas Kapitel	4.138.20

Beschreibung

Durchgangs-Reihenklemme Woertz , anschliessbarer Leiterquerschnitt eindrähtig 0.5…2.5 mm², Bemessungsstrom In 16 A, Bemessungsspannung 800 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart Hut-/G-Schiene TH35/G32, Farbe grau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Breite 6 mm, Höhe 57.5 mm, Tiefe 46 mm, mit Verbindungsstecker, Isolierkörper Polyamid 6/6, 2 Schrauben M3 und Federn aus rostfreiem Stahl (A2), Draht- einführungen trichterförmig, beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt, Buchse Ø 2.3 mm

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	0.50 mm² 2.50 mm²
Bemessungsstrom In	16.00 A
Bemessungsspannung	800.00 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1.00
Anzahl der Klemmstellen je Etage	2.00
Montageart	Hut-/G-Schiene TH35/G32
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60.00 °C 105.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V2
Breite	6.00 mm
Höhe	57.50 mm
Tiefe	46.00 mm
Explosionsgeprüfte Ausführung "Ex e"	Nein
Abschlussplatte erforderlich	Ja
Farbe	grau
Etagen intern gebrückt	Nein
