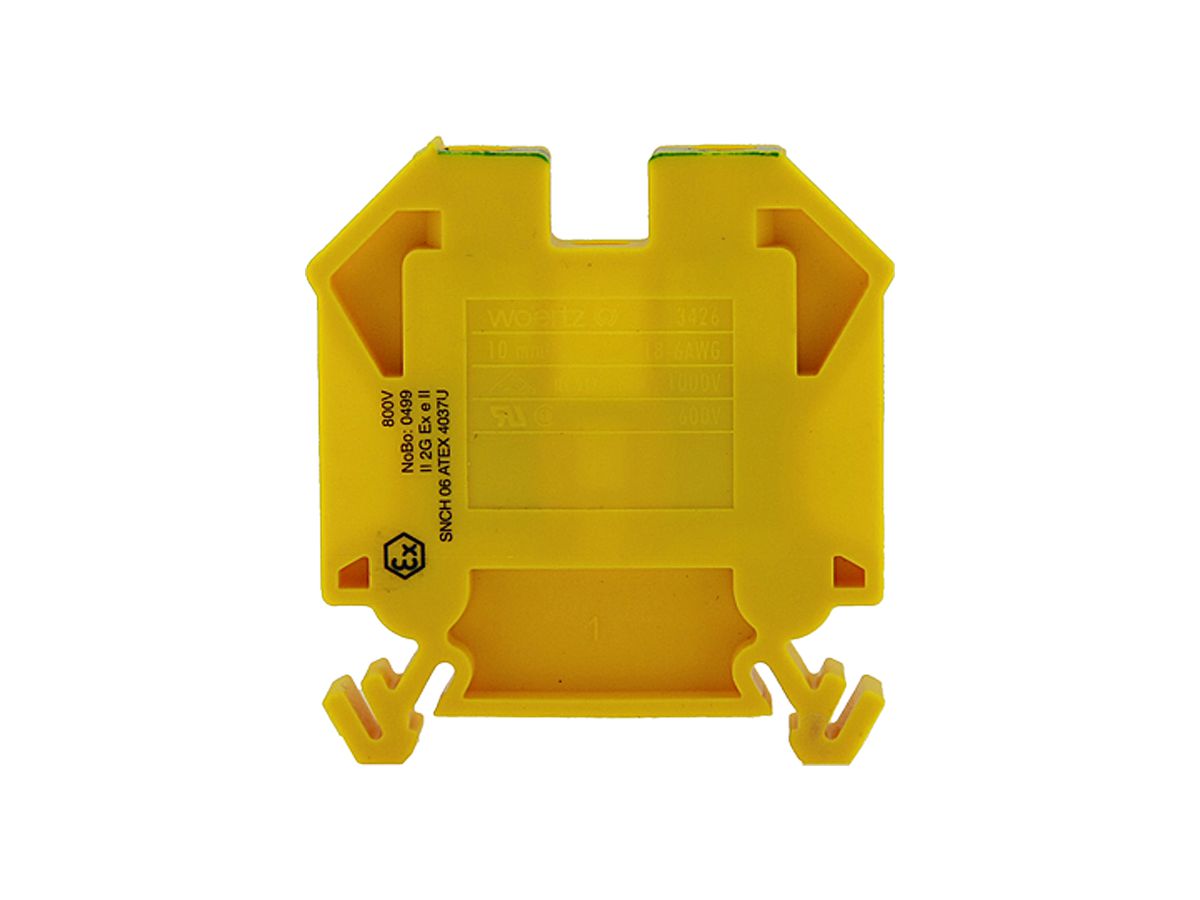

Durchgangs-Reihenklemme Woertz Ex 4…10mm² 57A 1000V Schraubansch.2×1 TH35 gn/gb

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	158180467
Lieferanten-Art-Nr	3426EEX
Eldas Kapitel	4.140.4

Beschreibung

Durchgangs-Reihenklemme Woertz Ex, anschliessbarer Leiterquerschnitt eindrähtig 4…10 mm², Bemessungsstrom In 57 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart TH35, Farbe grün/gelb, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Explosionsgeprüfte Ausführung "Ex e", Breite 9 mm, Höhe 52 mm, Tiefe 51 mm, Schrauben und Federn aus rostfreiem Stahl (A2), Drahteinführungen trichterförmig, beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4.00 mm² 10.00 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse	4.00 mm² 10.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	4.00 mm² 10.00 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	4.00 mm² 10.00 mm²
Bemessungsstrom In	57.00 A
Bemessungsspannung	1000.00 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1.00
Anzahl der Klemmstellen je Etage	2.00
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60.00 °C 105.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V2
Breite	9.00 mm
Höhe	52.00 mm
Tiefe	51.00 mm
Explosionsgeprüfte Ausführung "Ex e"	Ja
Abschlussplatte erforderlich	Ja
Farbe	grün/gelb
Etagen intern gebrückt	Nein
