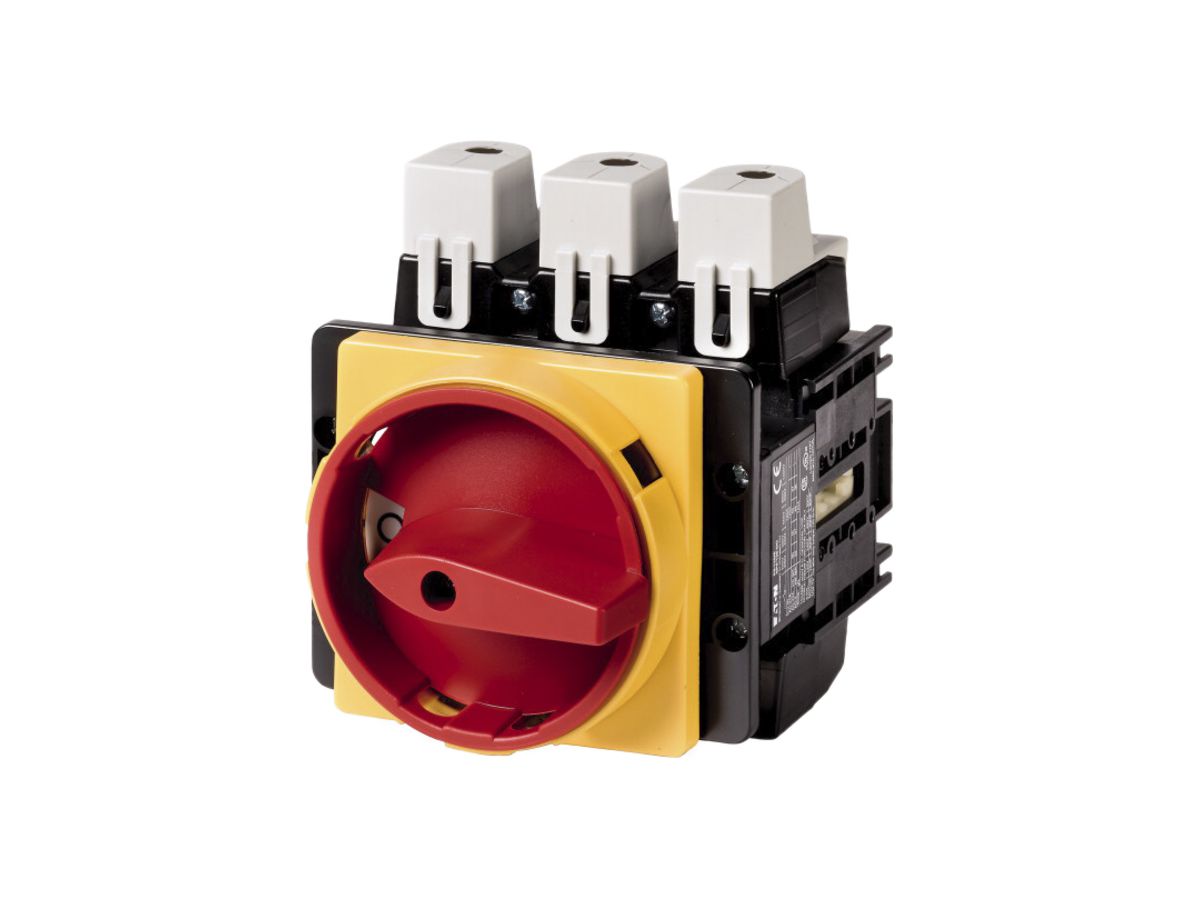

EB-Hauptschalter Eaton, P5, 125A, 3-polig, NOT-AUS-Funktion, mit Drehgriff rot

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	425103567
Lieferanten-Art-Nr	280898

Beschreibung

EB-Hauptschalter Eaton, Typkenner P5, NOT-AUS-Funktion, mit gelbem Sperrkranz, Hilfsschalterkontakt oder Neutralleiter nachrüstbar, abschliessbar in 0-Stellung, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Spezifikationen

Ausführung als Hauptschalter	Ja
Ausführung als Wartungs-/Reparaturschalter	Ja
Ausführung als Sicherheitsschalter	Nein
Ausführung als NOT-AUS-Einrichtung	Ja
Ausführung als Wendeschalter	Nein
Anzahl der Schalter	1.00
Max. Bemessungsbetriebsspannung Ue bei AC	690.00 V
Bemessungsbetriebsspannung	690.00 V 690.00 V
Bemessungsdauerstrom Iu	125.00 A
Bemessungsdauerstrom bei AC-23, 400 V	80.00 A
Bemessungsdauerstrom bei AC-21, 400 V	125.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37.00 kW
Bemessungskurzzeitstromfestigkeit Icw	2.50 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	45.00 kW
Schaltleistung bei 400 V	45.00 kW
Bedingter Bemessungskurzschlussstrom Iq	30.00 kA
Polzahl	3.00
Anzahl der Hilfskontakte als Öffner	0.00
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Wechsler	0.00
Motorantrieb optional	Nein
Motorantrieb integriert	Nein
Spannungsauslöser optional	Nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	Nein
Geeignet für Frontbefestigung 4-Loch	Ja
Geeignet für Frontbefestigung Zentral	Nein
Geeignet für Verteilereinbau	Nein
Geeignet für Zwischenbau	Nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	Ja
Anschlussart Hauptstromkreis	Rahmenklemme
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	130.00 mm
Höhe	150.00 mm
Tiefe	115.00 mm
