Beschreibung

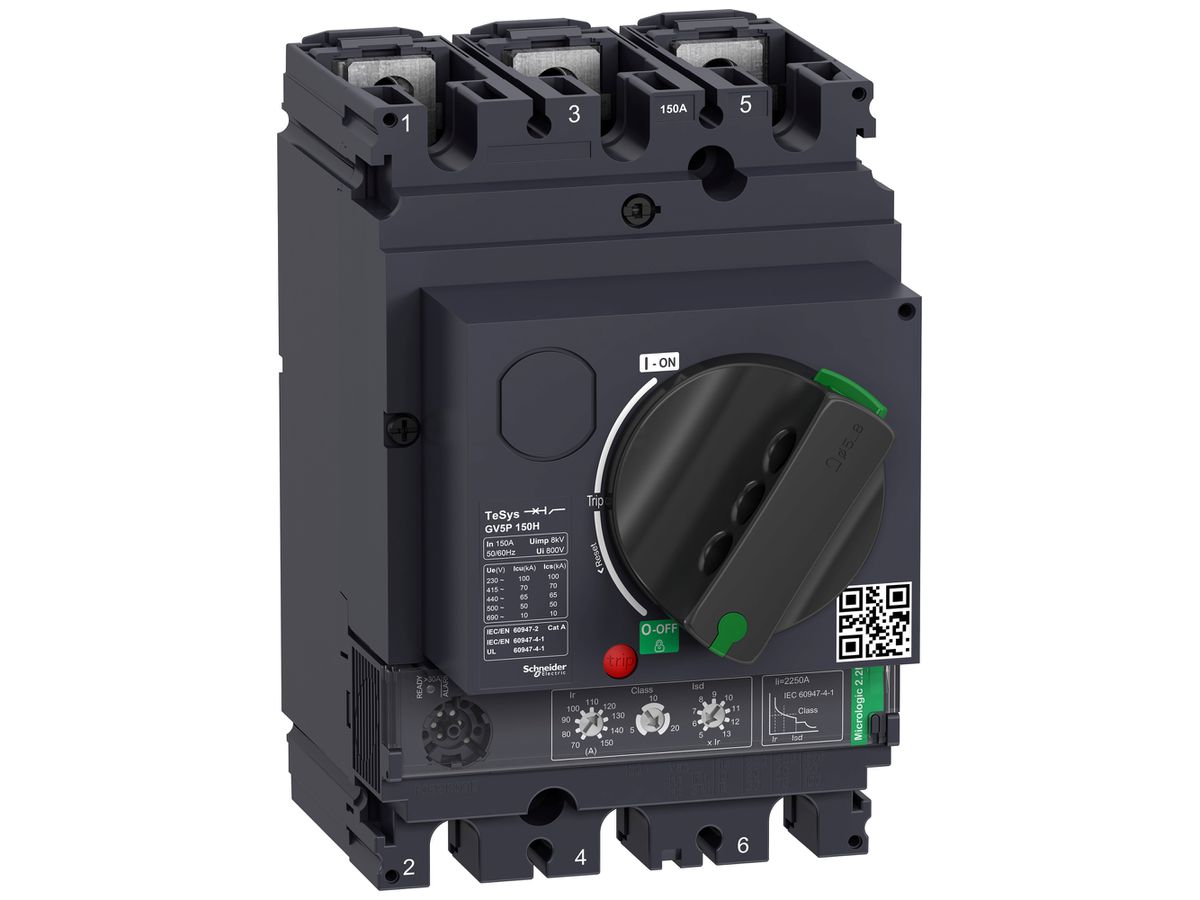

EB-Motorschutzschalter Schneider Electric TeSys, Auslösetechnik thermomagnetisch, Überlastauslöser Stromeinstellung 70…150 A, mit thermischem Überlastschutz, Einstellbereich des unverzögerten Kurzschlussauslösers 150 A, phasenausfallempfindlich, Polzahl 3, Bemessungsbetriebsspannung 0…690 V, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V AC 70 kA, Gerätebauart Komplettgerät im Gehäuse, Schutzart IP40, Höhe 161 mm, Breite 105 mm, Tiefe 155 mm, Ausschaltvermögen Icu 70 kA, Start-Stopp-Steuerung durch Drehgriff, Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern), Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70…150 A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In, zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz, interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX)
