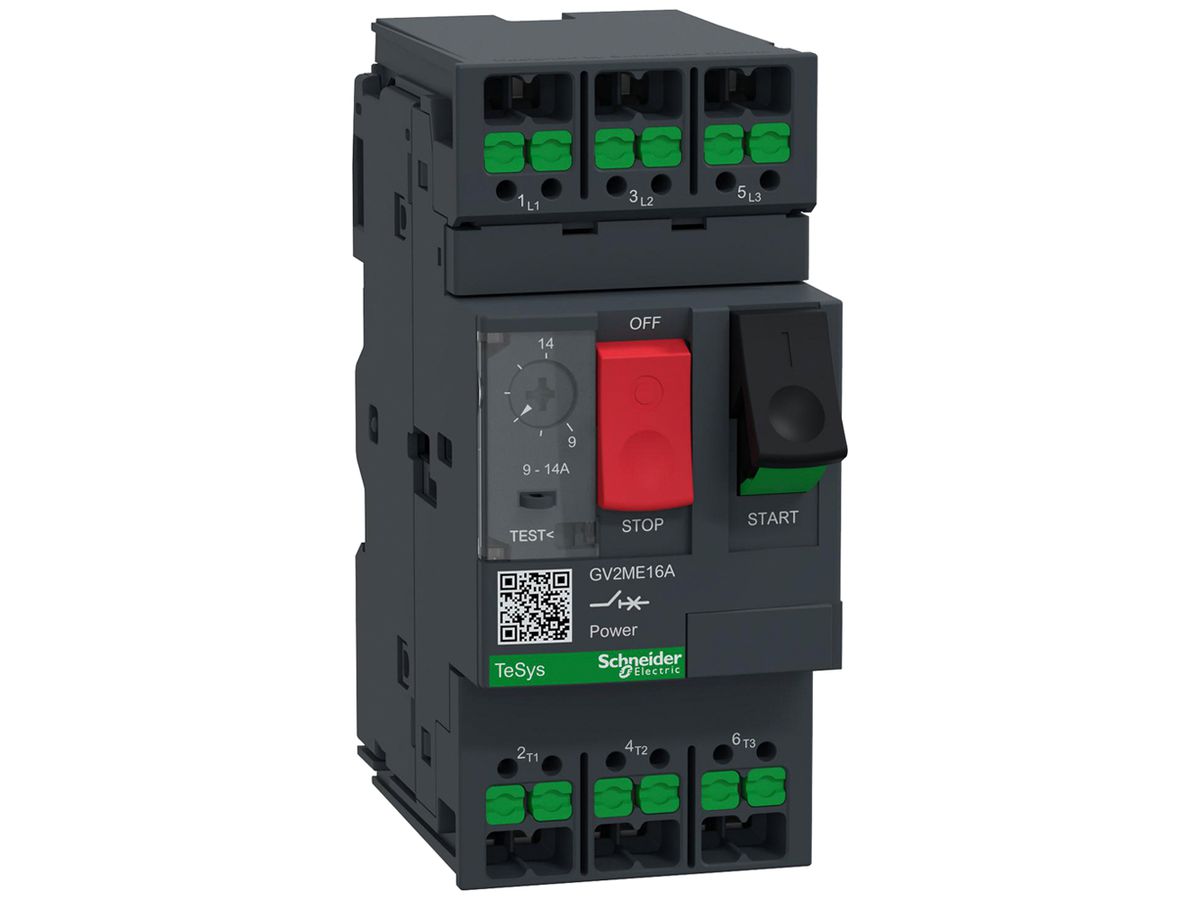

EB-Motorschutzschalter TeSys 9…14A 170A 3P 230…690V 15kA IP20

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	501100102
Lieferanten-Art-Nr	GV2ME16A

Beschreibung

EB-Motorschutzschalter Schneider Electric TeSys, Auslösetechnik thermomagnetisch, Überlastauslöser Stromeinstellung 9…14 A, mit thermischem Überlastschutz, Einstellbereich des unverzögerten Kurzschlussauslösers 170 A, phasenausfallempfindlich, Polzahl 3, Bemessungsbetriebsspannung 230…690 V, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V AC 15 kA, Gerätebauart Komplettgerät im Gehäuse, Schutzart IP20, Höhe 101 mm, Breite 45 mm, Tiefe 78.5 mm, plombierbar und abschliessbar, mit SnapIn Anschlussklemme, geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte

Spezifikationen

Überlastauslöser Stromeinstellung	9.00 A 14.00 A
Einstellbereich des unverzögerten Kurzschlussauslösers	170.00 A 170.00 A
Mit thermischem Überlastschutz	Ja
Phasenausfallempfindlich	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	230.00 V 690.00 V
Bemessungsdauerstrom Iu	14.00 A
Bemessungsbetriebsleistung bei AC-3, 230 V	3.00 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	5.50 kW
Verlustleistung	2.50 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drucktaster
Gerätebauart	Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter	Nein
Mit integriertem Unterspannungsauslöser	Nein
Polzahl	3.00
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	15.00 kA
Schutzart (IP)	IP20
Höhe	101.00 mm
Breite	45.00 mm
Tiefe	78.50 mm
