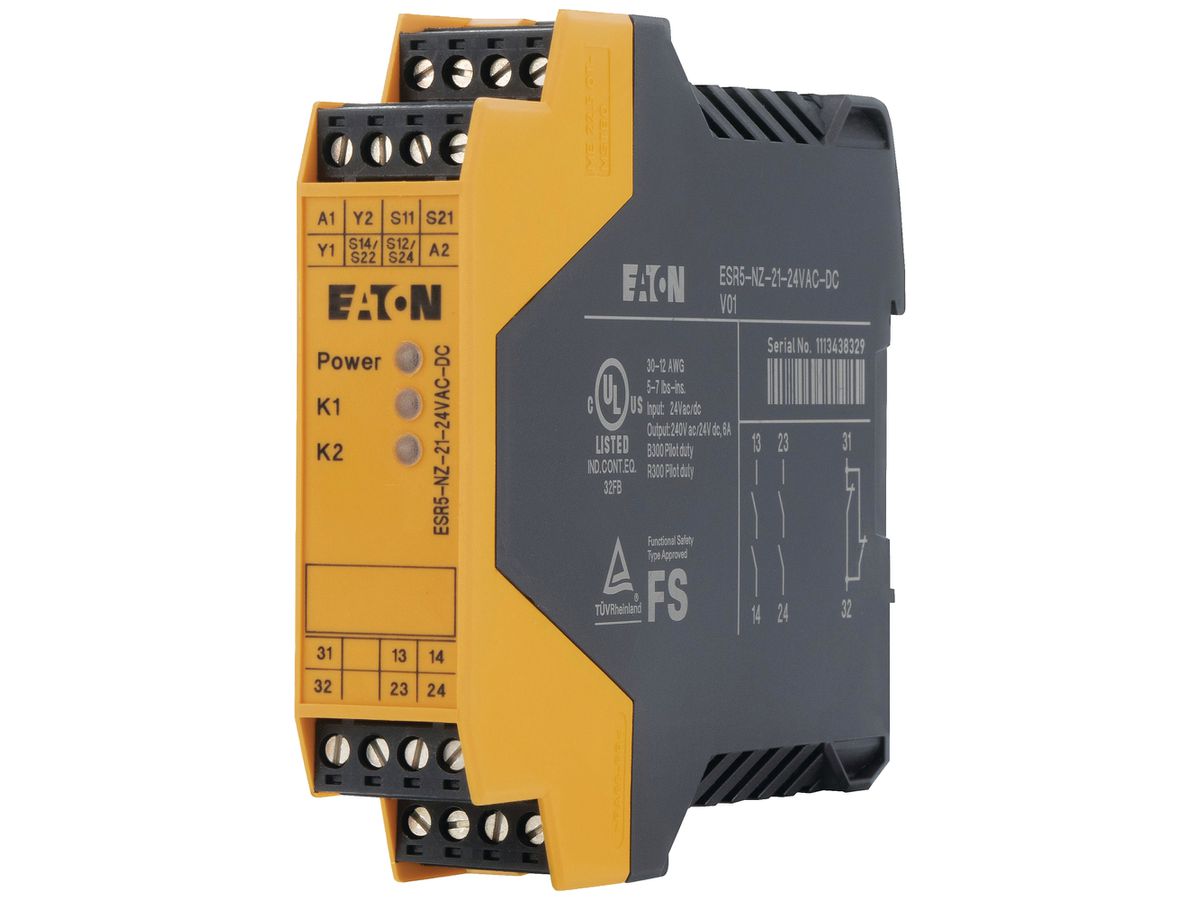

EB-Sicherheitsrelais Eaton ESR5-NZ-21-24VAC-DC Schraubanschluss 5A 22.5×114.5mm

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	543470002
Lieferanten-Art-Nr	118703

Beschreibung

EB-Sicherheitsrelais Eaton ESR5-NZ-21-24VAC-DC, Ausführung des elektrischen Anschlusses Schraubanschluss, geeignet für Tragschienenmontage, mit abnehmbaren Klemmen, Spannungsart der Versorgungsspannung AC/DC, Versorgungsspannung AC 50 Hz 24 V, Versorgungsspannung AC 60 Hz 24 V, Versorgungsspannung DC 24 V, Ausführung der Schaltfunktion der Eingänge Öffner und Schliesser, mit Rückführkreis, Steuerspannungsart 1 AC/DC, Steuerspannung 1 24 V, Steuerspannungsart 2 AC/DC, Steuerspannung 2 24 V, Anzahl der Ausgänge sicherheitsgerichtet unverzögert kontaktbehaftet 2, Anzahl der Ausgänge Meldefunktion unverzögert kontaktbehaftet 1, Spannungsart der Betriebsspannung AC/DC, Betriebsspannung AC 50 Hz 24 V, Betriebsspannung AC 60 Hz 24 V, Betriebsspannung DC 24 V, Bemessungsschaltstrom 5 A, geeignet für Sicherheitsfunktionen, Typklasse für Sicherheitsanforderungen nach EN 574 Typ III C, SIL nach IEC 61508 3, Performance Level nach EN ISO 13849-1 Level e, mit Zulassung nach UL, Breite 22.5 mm, Höhe 99 mm, Tiefe 114.5 mm, mit TÜV-Zulassung

Spezifikationen

Ausführung des elektrischen Anschlusses	Schraubanschluss
Geeignet für Tragschienenmontage	Ja
Mit abnehmbaren Klemmen	Ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung AC 50 Hz	24.00 V 24.00 V
Versorgungsspannung AC 60 Hz	24.00 V 24.00 V
Versorgungsspannung DC	24.00 V 24.00 V
Ausführung der Schaltfunktion der Eingänge	Öffner und Schliesser
Mit Rückführkreis	Ja
Mit Starteingang	Nein
Steuerspannungsart 1	AC/DC
Steuerspannung 1	24.00 V 24.00 V
Steuerspannungsart 2	AC/DC
Steuerspannung 2	24.00 V 24.00 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2.00
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	0.00
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter	0.00
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter	0.00
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1.00
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet	0.00
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter	0.00
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter	0.00
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung AC 50 Hz	24.00 V 24.00 V
Betriebsspannung AC 60 Hz	24.00 V 24.00 V
Betriebsspannung DC	24.00 V 24.00 V
Bemessungsschaltstrom	5.00 A
Geeignet für Sicherheitsfunktionen	Ja
Typklasse für Sicherheitsanforderungen nach EN 574	Typ III C
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Mit Zulassung für BG BIA	Nein
Mit Zulassung nach UL	Ja
Breite	22.50 mm
Höhe	99.00 mm
Tiefe	114.50 mm
Mit TÜV-Zulassung	Ja
