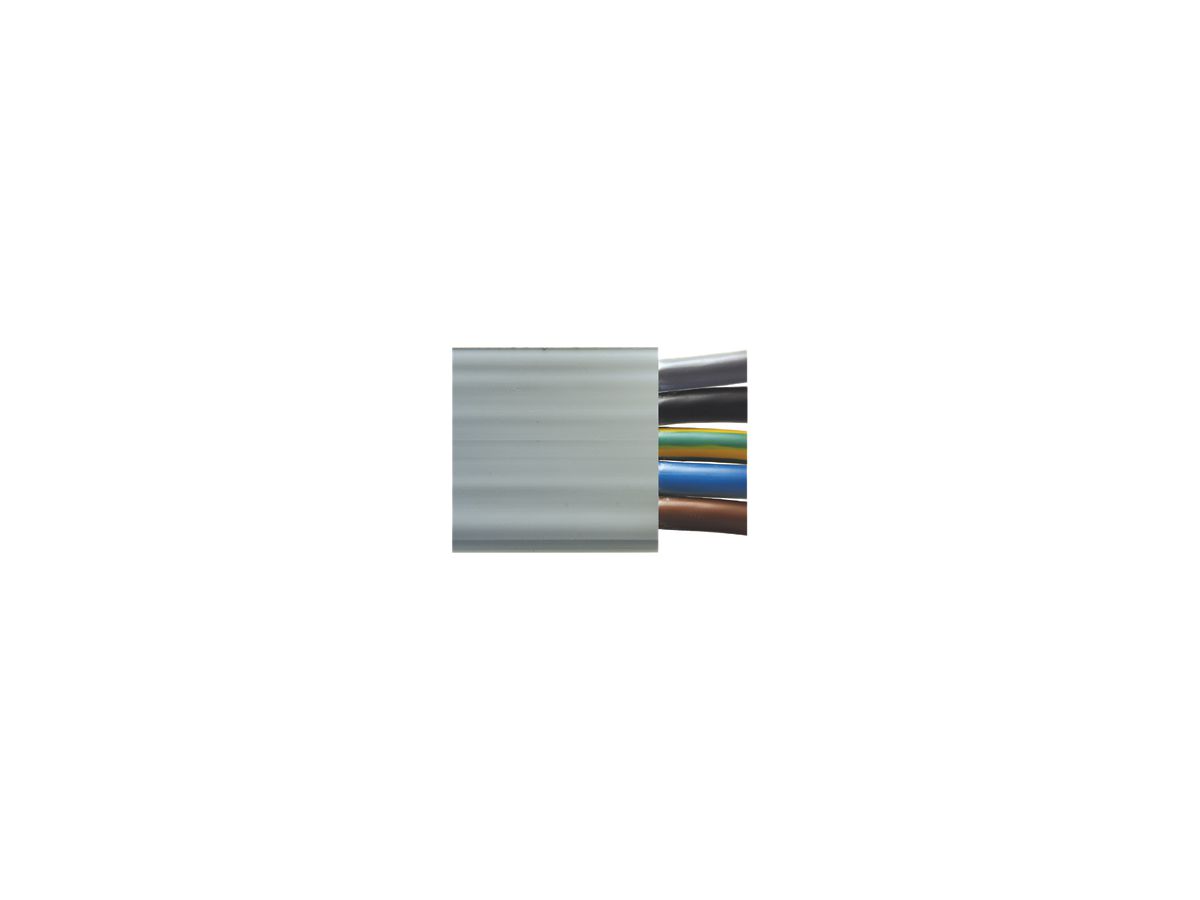

Flachkabel Woertz Ecofil 5×16mm² halogenfrei hellgrau B2ca

12'735 m

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Artikel-Nr	113299680
Lieferanten-Art-Nr	49606
	Flachkabel 5G16mm2 HF GR B2CA
Eldas Kapitel	1.24.7

Beschreibung

Flachkabel Woertz Ecofil 5×16 mm², Leiter Litze Cu blank, Isolation PVC (L3 grau, L2 schwarz, PE grün-gelb, N hellblau, L1 braun), Mantel PVC hellgrau, T -15…70 °C, Nennspannung 750 V, Prüfspannung 3500 V, halogenfrei, Brandverhaltensklasse B2ca

Zubehör

Flachkabel-Anschlussdose Woertz ecofil-i 5×16/25mm² schwarz IP65

Artikel-Nr:	150285037
Lieferanten-Art-Nr:	49615

636 Stk

Flachkabelendstück ecofil-i zu Flachkabel 5×16 mm² und 5×25 mm²

Artikel-Nr:	150901127
Lieferanten-Art-Nr:	49630

485 Stk

Befestigungsbride für Flachkabel Ecobus-i

Artikel-Nr:	120018017
Lieferanten-Art-Nr:	49634

5'315 Stk

Alle anzeigen

Spezifikationen

Leiter-Material	Kupfer
Leiternennquerschnitt	16.00 mm²
Leiter-Klasse	Kl.2 = mehrdrähtig
Ader-Zahl	5.00
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	Ja
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	grau
Kabelgeometrie	flach
Brandverhaltensklasse nach EN 13501-6	B2ca
Rauchentwicklungsklasse nach EN 13501-6	s1
Abtropfverhaltensklasse nach EN 13501-6	d0
Säureentwicklungsklasse nach EN 13501-6	a1
Halogenfrei nach EN 60754-1/2	Ja
Flammwidrig	nein
Raucharm nach EN 61034-2	Ja
Ölbeständig nach EN 60811-404	Nein
Leitungs-Breite ca.	48.50 mm
Leitungs-Höhe ca.	11.30 mm
Zul. Kabelaussentemperatur bei Montage/Handling	5.00 °C 90.00 °C
Zul. Kabelaussentemperatur nach Montage ohne Erschütterung	-25.00 °C 90.00 °C
Nennspannung U0	600.00 V
Nennspannung U	1000.00 V
Leiter-Form	rund
Gewicht	1300.00 kg/km
