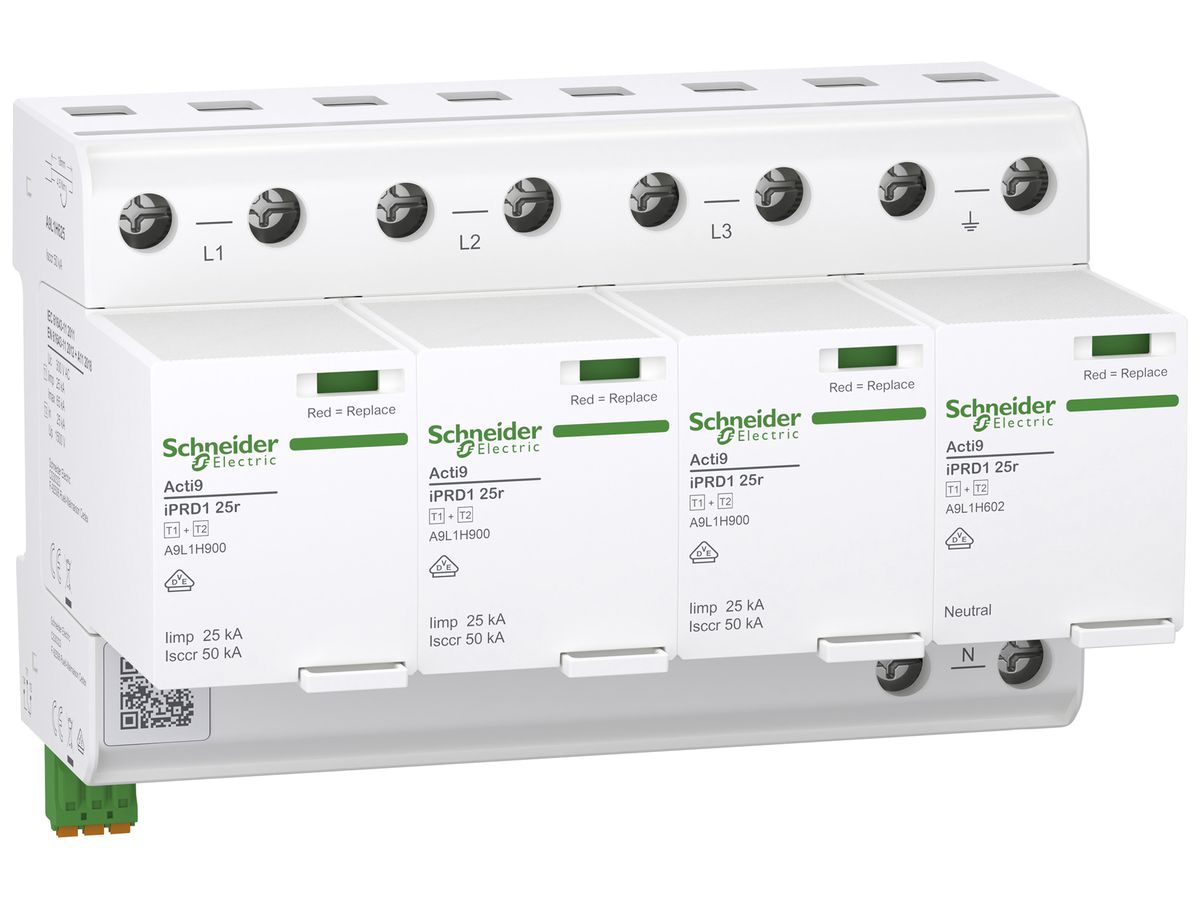

Kombiableiter Acti9 iPRD 25r Typ 1+2 4P 25kA 240V TN-S TT 8TE

Verfügbar

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808000407
Lieferanten-Art-Nr	8-A9L1H625

Beschreibung

Kombiableiter Schneider Electric Acti9 iPRD 25r, Polzahl 4, Blitzstossstrom (10/350 µs) 25 kA, Nennspannung AC 240 V, höchste Dauerspannung AC 300 V, Netzform TN-S, Netzform TT, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Folgestromlöschfähigkeit 100 kA, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 315 A, Baugrösse 8 TE, Signalisierung am Gerät optisch, Prüfklasse Typ 1 und 2, energetisch koordinierte Schutzwirkung zum Endgerät, Schutzart IP20, Defektanzeige des Ableiters (grün OK/ rot Gerät defekt), Betriebstemperatur -40…85 °C, entspricht IEC 61643-11:2011, EN 61643-11:2012

Spezifikationen

Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TN-C	Nein
Netzform TN-C-S	Nein
Netzform TN-S	Ja
Netzform TT	Ja
Netzform sonstige	Nein
Polzahl	4.00
Blitzstossstrom (10/350 µs)	25.00 kA
Höchste Dauerspannung AC	300.00 V
Nennspannung AC	240.00 V
Schutzpegel	1.50 kV
Schutzpegel L-N	1.50 kV
Schutzpegel N-PE	1.50 kV
Folgestromlöschfähigkeit	100.00 kA
Spezifische Energie (W/R)	156.20 kJ/Ohm
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	315.00 A
Montageart	Hutschiene TH35
Baugrösse	8 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25.00 mm²
Fernsignalisierung	Ja
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	Nein
Energetisch koordinierte Schutzwirkung zum Endgerät	Ja
Spannungsschaltende Funkenstreckentechnologie	Nein
Schutzart (IP)	IP20
