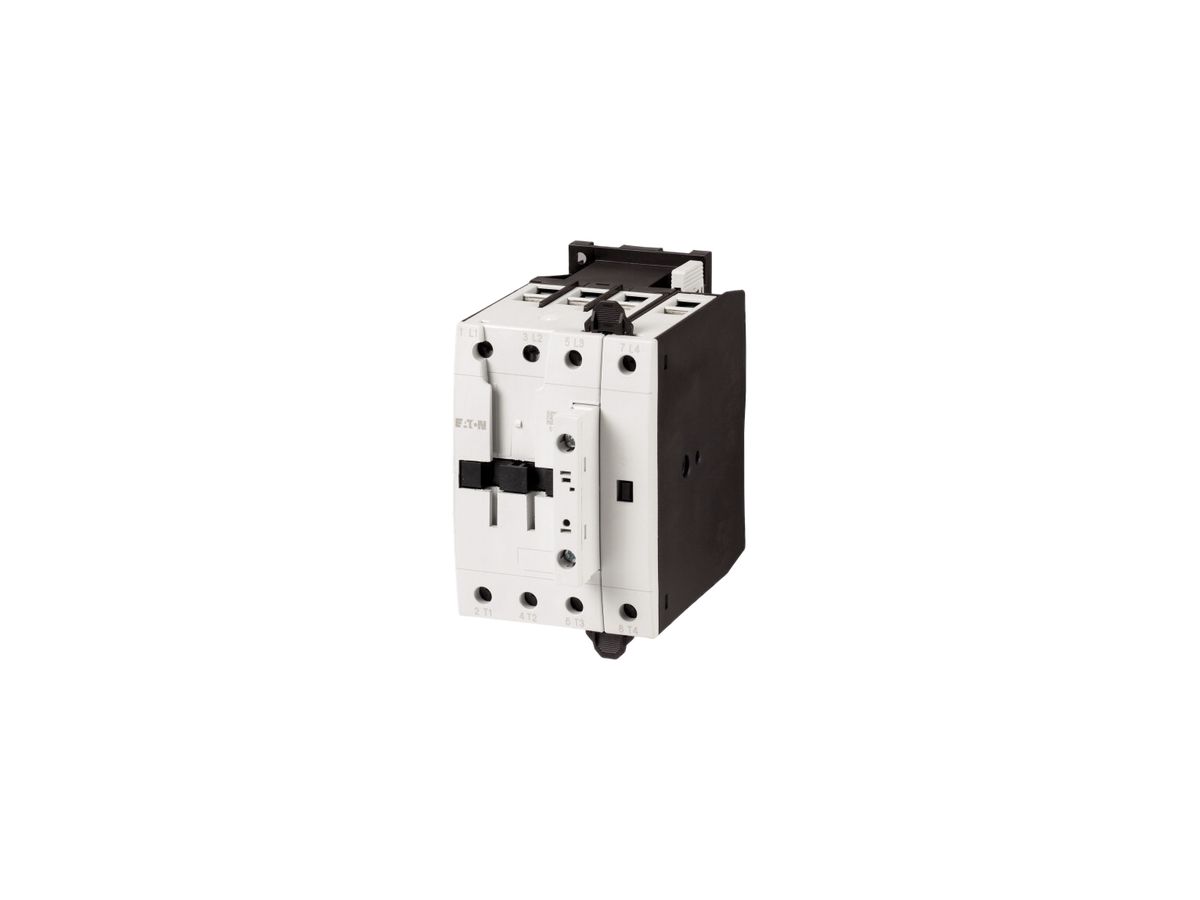

Leistungsschütz Eaton, 4-polig, 80A, RDC 24: 24…27V DC

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	512011012
Lieferanten-Art-Nr	109898

Beschreibung

Leistungsschütz Eaton, für 4-polige Verbraucher, Leistungsschütze bis 200 A, Gebrauchskategorie AC-1: nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3 (Käfigläufermotoren): Anlassen, Ausschalten während des Laufes, konventioneller thermischer Strom, 3-polig, 50…60 Hz offen bei 40 °C: Ith= Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220…230 V: P= 15.5 kW, 380…400 V: P= 22 kW, 660…690 V: P= 30 kW, Schaltglieder nach EN 50012, integrierte Schutzbeschaltung in der Ansteuerelektronik, Stromart AC/DC: Gleichstrombetätigung

Spezifikationen

Bemessungssteuerspeisespannung bei DC	24.00 V 27.00 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0.00
Anzahl der Schliesser als Hauptkontakte	4.00
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	80.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	50.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22.00 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	40.00 A
Bemessungsbetriebsleistung bei AC-4, 400 V	22.00 kW
Bemessungsbetriebsleistung NEMA	29.80 kW
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Öffner	0.00
Geeignet für Reiheneinbau	Nein
Breite	74.00 mm
Höhe	115.00 mm
Tiefe	132.00 mm
