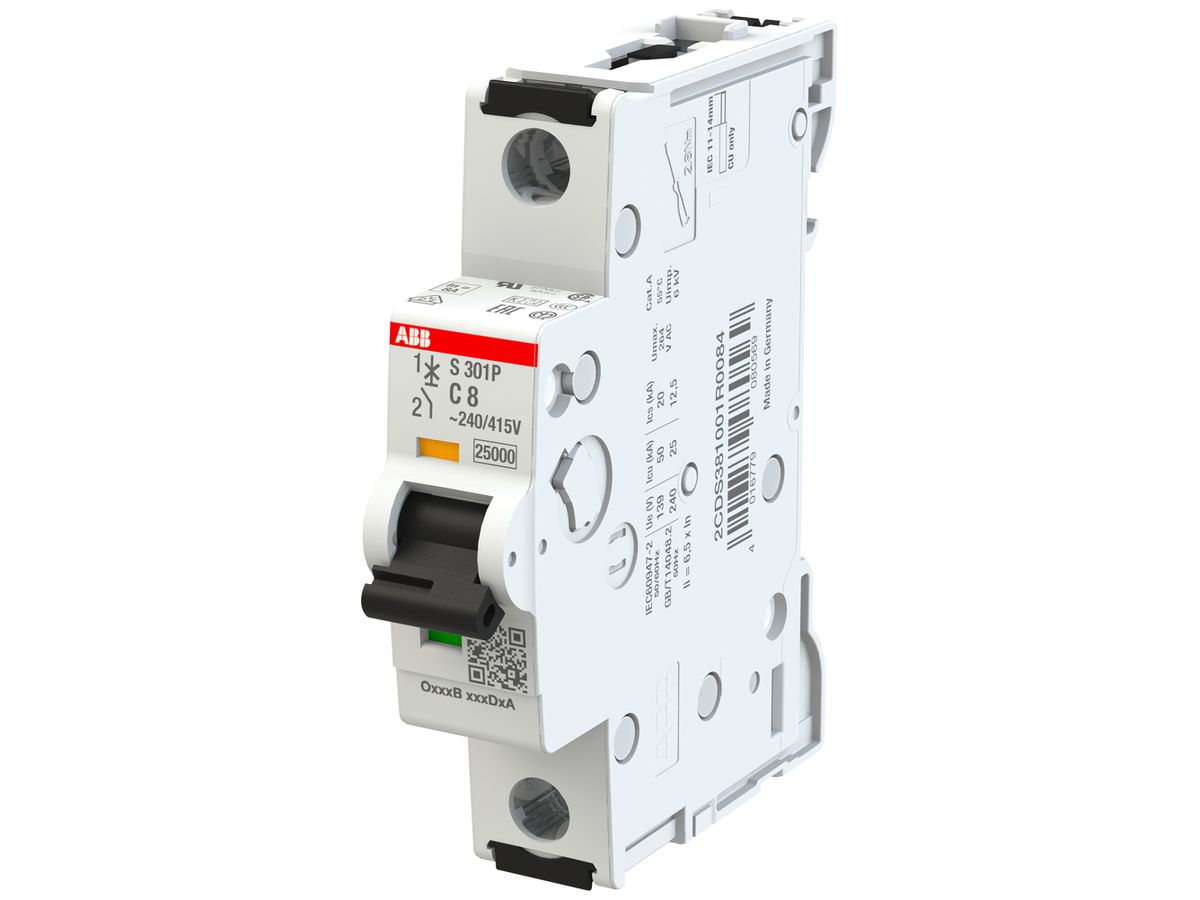

Leitungsschutzschalter ABB MCB S300P 1P 240V Typ C 8A Icn 25kA Icu 25kA 1TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 807000732 |
|---|---|
| Lieferanten-Art-Nr | 2CDS381001R0084 |
Beschreibung
Leitungsschutzschalter ABB proM compact MCB S300P, Polzahl (gesamt) 1, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240 V, Auslösecharakteristik C, Bemessungsstrom 8 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 25 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA, Breite in Teilungseinheiten 1, Baugrösse 1 nach DIN 43880, schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäss DIN VDE 0100-430 und DIN VDE 0100-530, erfüllt die Bauvorschriften nach DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077, Gehäuse aus Isolierstoff Gruppe I grau RAL 7035, Schalthebel aus Isolierstoff Gruppe II schwarz plombierbar, reale Schaltstellungsanzeige (grün OFF/rot ON), Anzeige bei Auslösung im Fehlerfall (grau: manuelles Ausschalten/orange: Fehlerfall), Klemmen: Schraubanschluss, Einspeisung: oben oder unten, Anschlussquerschnitte Draht 0.75…35 mm² (14…4 AWG), Litze mit Aderendhülsen: 0.75…25 mm² (14…4 AWG), verschienbar mit Sammelschienen: 10 mm² (14…4 AWG), Befestigung: DIN-Hutschiene (35 mm) nach EN 60715
Spezifikationen
| Einbautiefe | 67.60 mm |
|---|---|
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 1.00 |
| Anzahl der abgesicherten Pole | 1.00 |
| Bemessungsstrom | 8.00 A |
| Bemessungsspannung | 240.00 V |
| Bemessungsisolationsspannung Ui | 500.00 V |
| Bemessungsstossspannungsfestigkeit Uimp | 6.00 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 25.00 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 25.00 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25.00 kA |
| Frequenz |
|
| Verlustleistung | 1.60 W |
| Energiebegrenzungsklasse | 3.00 |
| Unterputzmontage | Nein |
| Mitschaltender Neutralleiter | Nein |
| Überspannungskategorie | 4.00 |
| Verschmutzungsgrad | 3.00 |
| Zusatzeinrichtungen möglich | Ja |
| Breite in Teilungseinheiten | 1.00 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs |
|
| Anschliessbarer Leiterquerschnitt mehrdrähtig |
|
| Anschliessbarer Leiterquerschnitt eindrähtig |
|
| Explosionsgeschützt | Nein |
