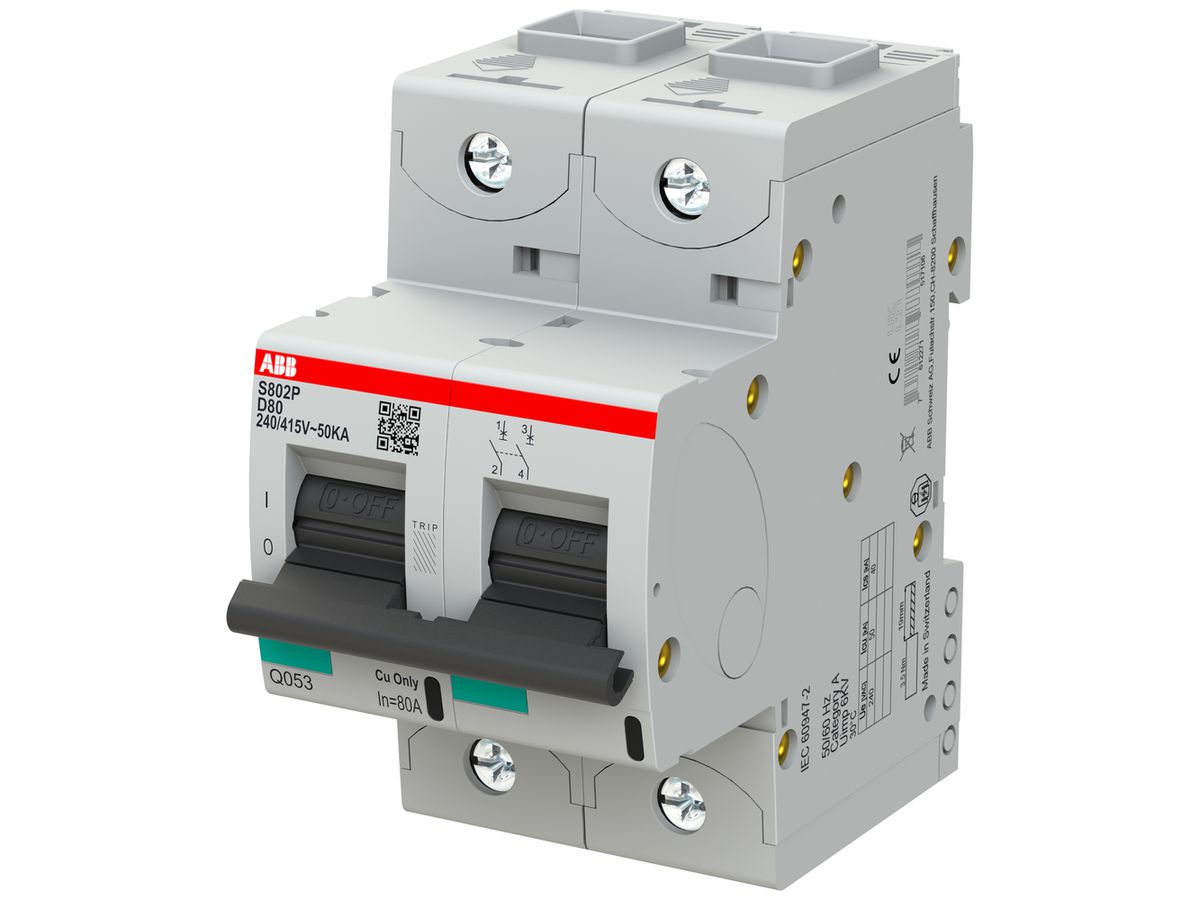

Leitungsschutzschalter ABB S802P-D80 2P 400V D-80A 50kA 3TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	807761342
Lieferanten-Art-Nr	2CCG001241R0001

Beschreibung

Leitungsschutzschalter ABB S802P-D80, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 2, Bemessungsspannung 400 V, Spannungsart AC/DC, Bemessungsstrom 80 A, Auslösecharakteristik D, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA, Breite in Teilungseinheiten 3, Ausführung des elektrischen Anschlusses Schraubklemme

Zubehör

Hilfsschalter ABB S800-AUX, für S800, 2W (6A/240VAC), links anbaubar

ELDAS®-Nr:	543990113
Lieferanten-Art-Nr:	2CCS800900R0011

Verfügbar

Fehlerstrom-Block ABB DDA802 A-63/0.03 2P 230V A-0.03A 63A 0.25kA 4.5TE

ELDAS®-Nr:	531435212
Lieferanten-Art-Nr:	2CSB802101R1630

Wird bestellt

Spezifikationen

Einbautiefe	82.50 mm
Auslösecharakteristik	D
Polzahl (gesamt)	2.00
Anzahl der abgesicherten Pole	2.00
Bemessungsstrom	80.00 A
Bemessungsspannung	400.00 V
Bemessungsisolationsspannung Ui	690.00 V
Bemessungsstossspannungsfestigkeit Uimp	6.00 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	25.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50.00 kA
Frequenz	50.00 Hz 60.00 Hz
Verlustleistung	12.80 W
Energiebegrenzungsklasse	3.00
Unterputzmontage	Nein
Mitschaltender Neutralleiter	Nein
Überspannungskategorie	3.00
Verschmutzungsgrad	3.00
Zusatzeinrichtungen möglich	Ja
Anzahl Teilungseinheiten	3.00
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25.00 °C 60.00 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig	1.00 mm² 50.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	1.00 mm² 70.00 mm²
Explosionsgeschützt	Nein

Downloads

REACh Deklaration (1.3 MB)

Download
