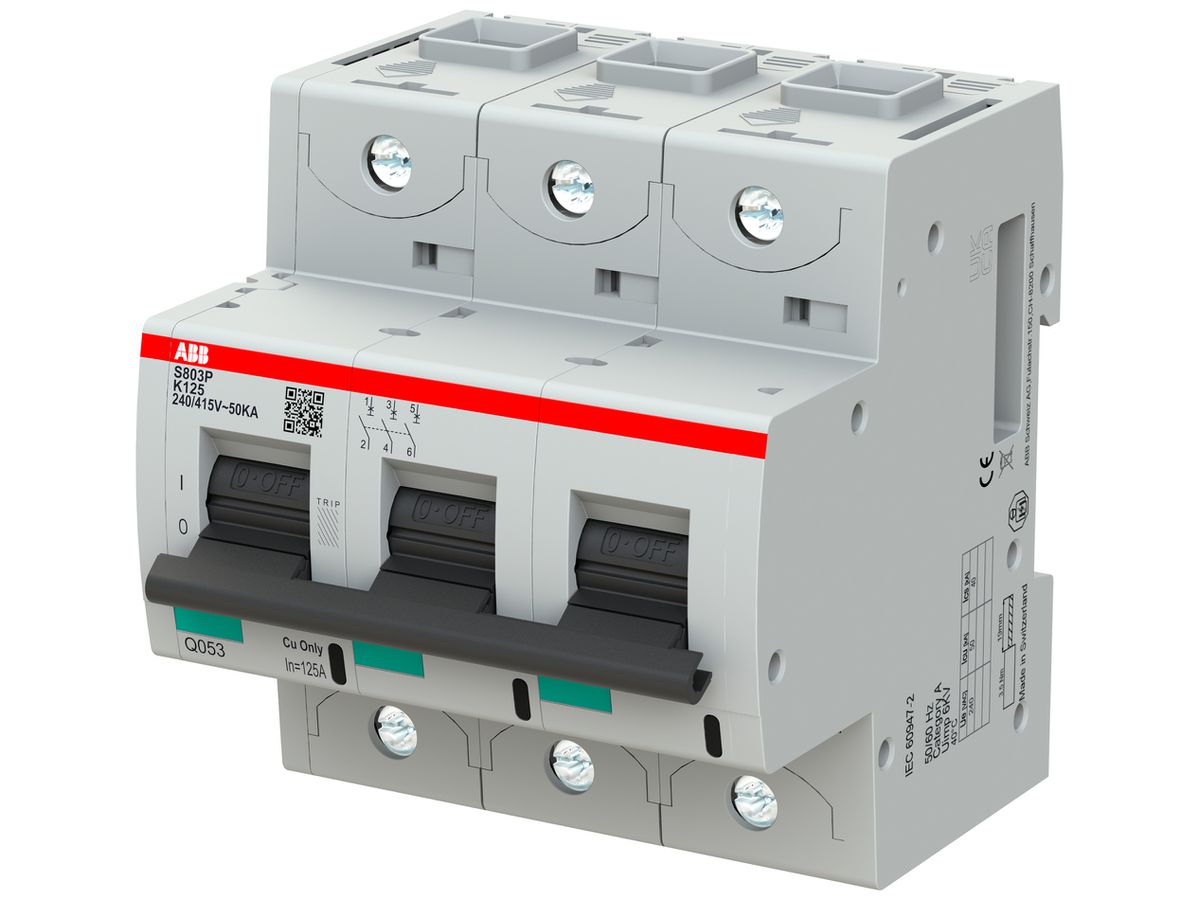

Leitungsschutzschalter ABB S803P-K125 3P 400V K-125A 50kA 5TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	807762422
Lieferanten-Art-Nr	2CCG001258R0001

Beschreibung

Leitungsschutzschalter ABB S803P-K125, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsspannung 400 V, Spannungsart AC/DC, Bemessungsstrom 125 A, Auslösecharakteristik K, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA, Breite in Teilungseinheiten 5, Ausführung des elektrischen Anschlusses Schraubklemme

Zubehör

Hilfsschalter ABB S800-AUX, für S800, 2W (6A/240VAC), links anbaubar

ELDAS®-Nr:	543990113
Lieferanten-Art-Nr:	2CCS800900R0011

Verfügbar

Spezifikationen

Einbautiefe	82.50 mm
Auslösecharakteristik	K
Polzahl (gesamt)	3.00
Anzahl der abgesicherten Pole	3.00
Bemessungsstrom	125.00 A
Bemessungsspannung	400.00 V
Bemessungsisolationsspannung Ui	690.00 V
Bemessungsstossspannungsfestigkeit Uimp	6.00 kV
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	15.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50.00 kA
Frequenz	50.00 Hz 60.00 Hz
Verlustleistung	28.20 W
Energiebegrenzungsklasse	3.00
Unterputzmontage	Nein
Mitschaltender Neutralleiter	Nein
Überspannungskategorie	3.00
Verschmutzungsgrad	3.00
Zusatzeinrichtungen möglich	Ja
Anzahl Teilungseinheiten	5.00
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25.00 °C 60.00 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig	1.00 mm² 50.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	1.00 mm² 70.00 mm²
Explosionsgeschützt	Nein
