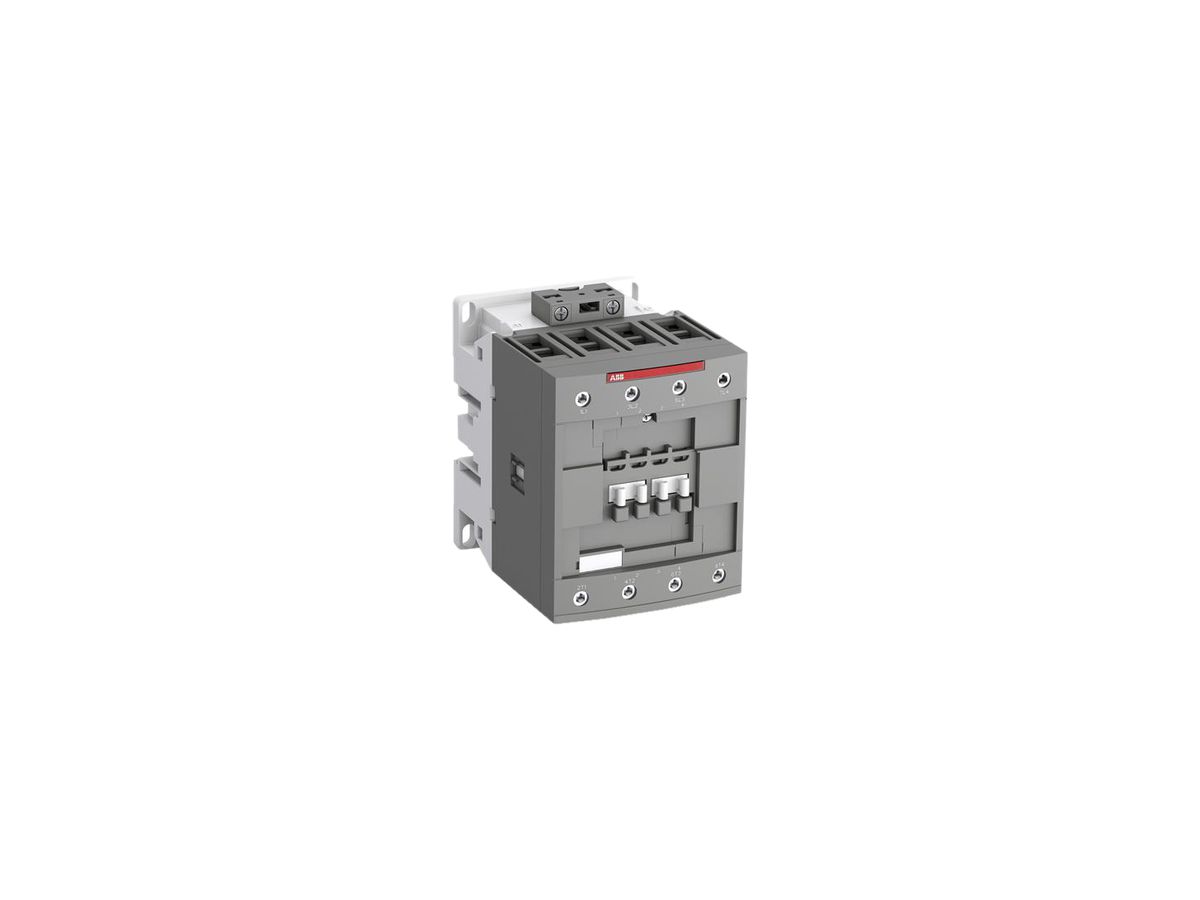

Schütz ABB AF80-40-00-13 4P 125A/80A (AC-1/AC-3) 100…250VUC Schraube

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	510100650
Lieferanten-Art-Nr	1SBL397201R1300

Beschreibung

Schütz ABB AF80-40-00-13, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 90×125.5×116 mm

Zubehör

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Schraubanschluss

ELDAS®-Nr:	510182100
Lieferanten-Art-Nr:	1SBN010120R1011

7 Stk

Hilfskontaktblock ABB CA4-22E, 2S/2Ö 4A AC-15, frontal Schraubanschluss

ELDAS®-Nr:	510183010
Lieferanten-Art-Nr:	1SBN010140R1022

10 Stk

Hilfskontaktblock ABB CA4-10, 1S 4A AC-15, frontal Schraubanschluss

ELDAS®-Nr:	510180010
Lieferanten-Art-Nr:	1SBN010110R1010

Wird bestellt

Alle anzeigen

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz	100.00 V 250.00 V
Bemessungssteuerspeisespannung AC 60 Hz	100.00 V 250.00 V
Bemessungssteuerspeisespannung bei DC	100.00 V 250.00 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0.00
Anzahl der Schliesser als Hauptkontakte	4.00
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37.00 kW
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Öffner	0.00
Breite	90.00 mm
Höhe	125.50 mm
Tiefe	116.00 mm
