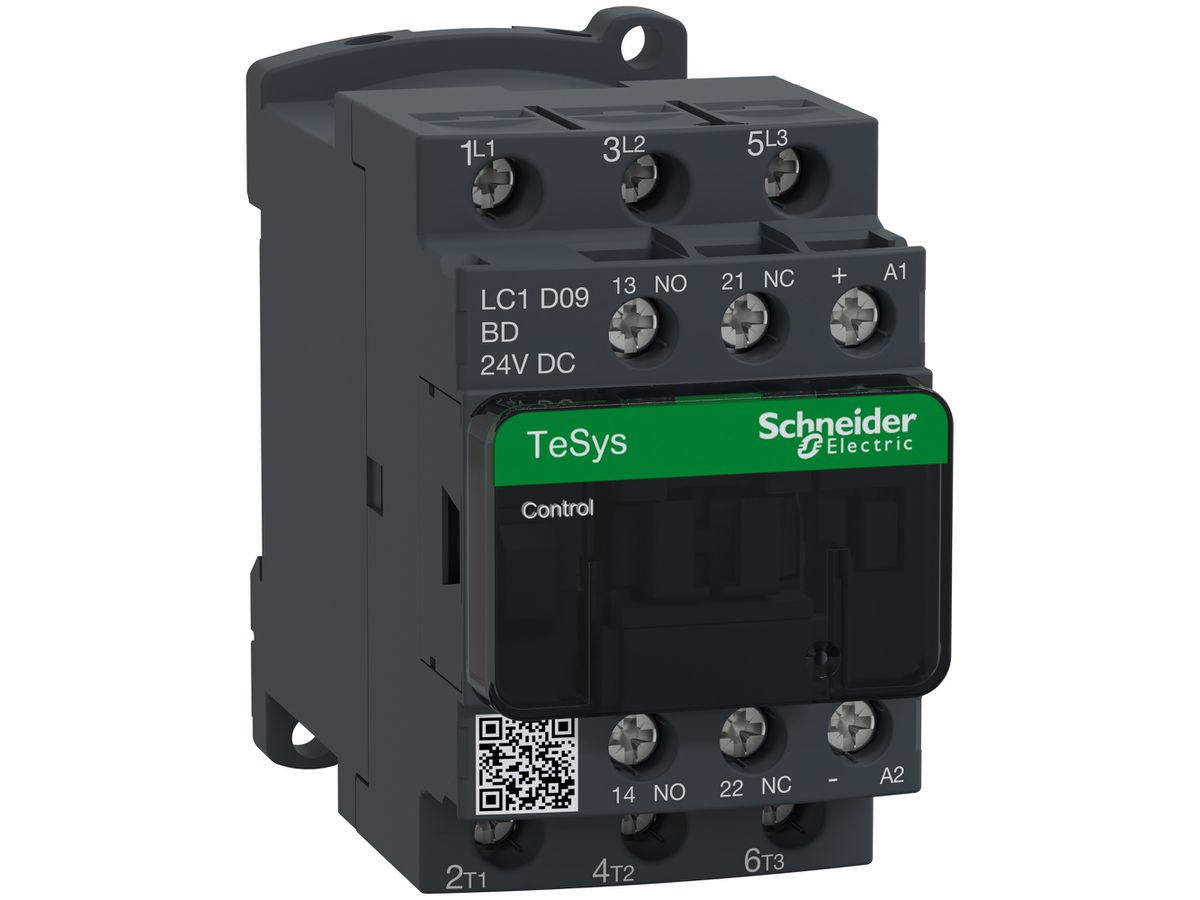

Schütz Schneider Electric LC1D09BD 24VDC 1S+1Ö 9A TeSys
Verfügbar
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 514370102 |
|---|---|
| Lieferanten-Art-Nr | LC1D09BD |
| Eldas Kapitel | 8.86.18 |
Beschreibung
Schütz Schneider Electric TeSys LC1 D09, EN 60947-1 /-4-1, U ≤ 690 V AC, 45×77×86 mm, Hilfskontakte fest eingebaut, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, mittlere Leistungsaufnahme bei Uc 5.4 W
Spezifikationen
| Bemessungssteuerspeisespannung bei DC |
|
|---|---|
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Schliesser als Hauptkontakte | 3.00 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25.00 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4.00 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.00 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.20 kW |
| Anzahl der Hilfskontakte als Schliesser | 1.00 |
| Anzahl der Hilfskontakte als Öffner | 1.00 |
| Geeignet für Reiheneinbau | Nein |
| Breite | 45.00 mm |
| Höhe | 77.00 mm |
| Tiefe | 86.00 mm |
