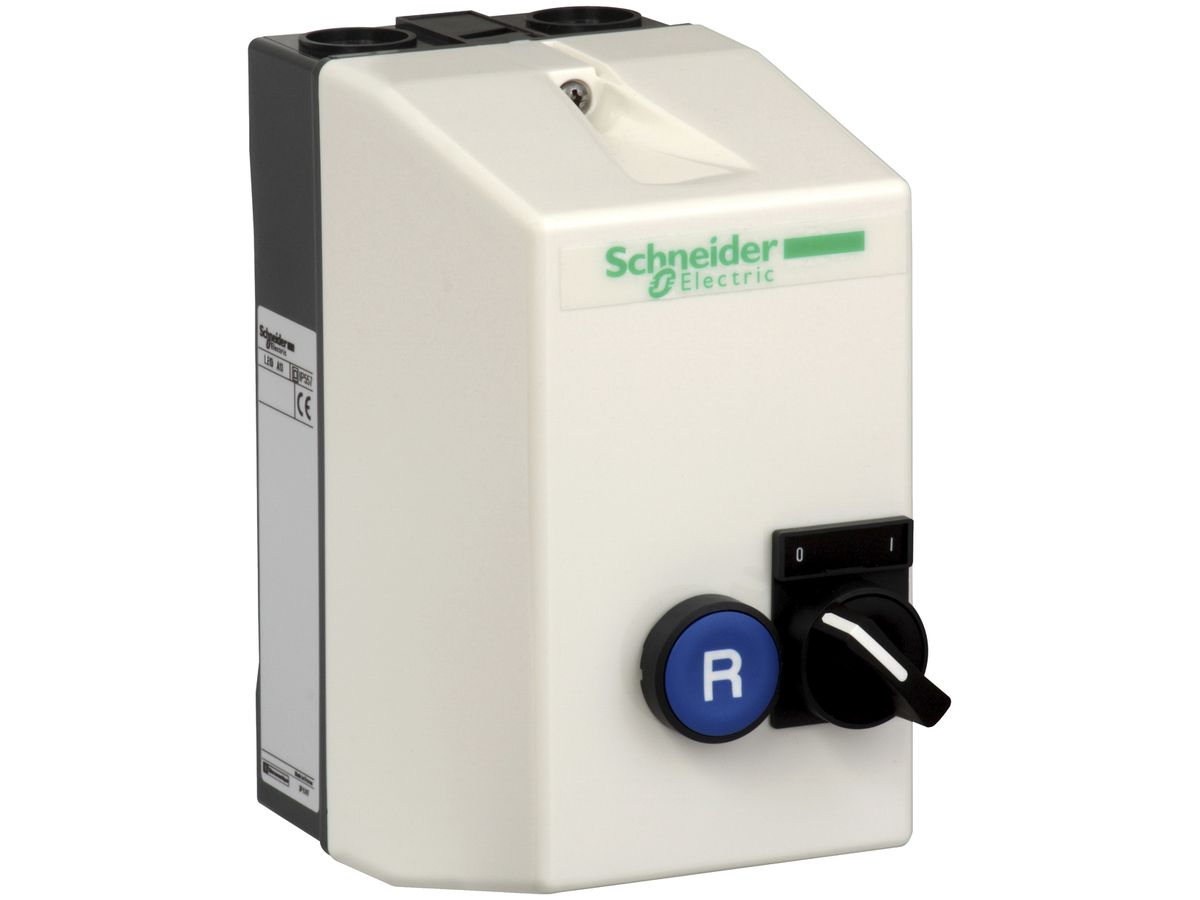

Schütz TeSys mit Gehäuse 0-I, Reset, ohne Th.Relais 9A/230V

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	514403037
Lieferanten-Art-Nr	LE1D09P7A13
Eldas Kapitel	8.89.11

Beschreibung

Schütz Schneider Electric, mit Gehäuse TeSys LE1 D09…D35, 3L, 88×166×135 mm, U ≤ 690 V AC, mit Drehschalter START-STOP, Rückstelltaste RESET, verdrahtet, Impulskontaktsteuerung, ohne Thermorelais Serie 514 289 300 (separat bestellen), Gehäuse Isolierstoff grau, Platz für 1 Hilfsschalter (seitlich), T -5…40 °C, IP65, für Schütz LC1D09,

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz	230.00 V 230.00 V
Bemessungssteuerspeisespannung AC 60 Hz	230.00 V 230.00 V
Spannungsart zur Betätigung	AC
Anzahl der Schliesser als Hauptkontakte	3.00
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4.00 kW
Anzahl der Hilfskontakte als Schliesser	1.00
Anzahl der Hilfskontakte als Öffner	1.00
Geeignet für Reiheneinbau	Nein
Breite	88.00 mm
Höhe	166.00 mm
Tiefe	135.00 mm
