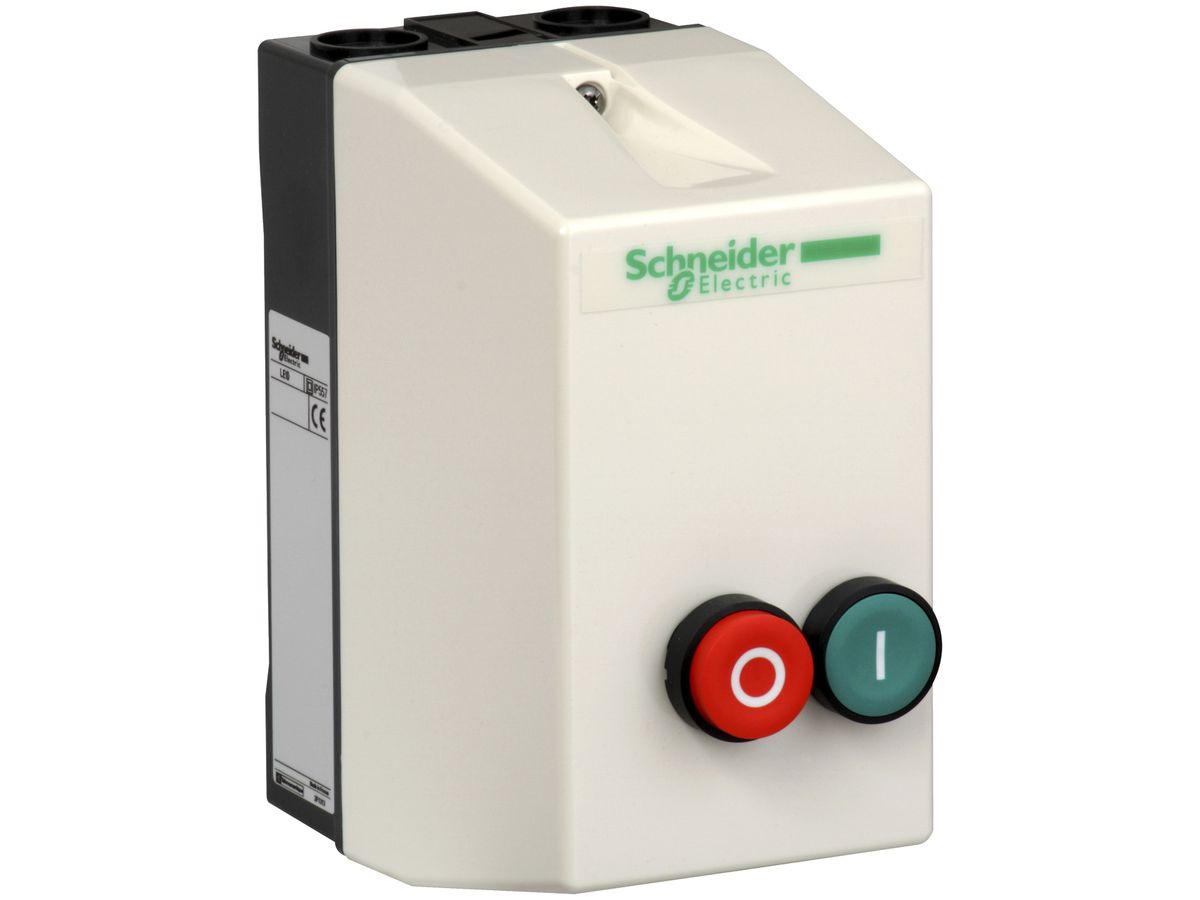

Schütz TeSys mit Gehäuse Start, Stop, Reset, ohne Th.Relais 9A/230V

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

* In der Schweiz nicht lagergeführt * * kann NICHT retourniert werden *

ELDAS®-Nr	514407110
Lieferanten-Art-Nr	LE1D09P7
Eldas Kapitel	8.89.9

Beschreibung

Schütz Schneider Electric, mit Gehäuse Schneider Electric TeSys LE1 D09…D35, 3L, 88×166×128.5 mm, U ≤ 690 V AC, Tasten START-STOP-RESET, Impulskontaktsteuerung, ohne Thermorelais Serie 514 289 300 (separat bestellen), Platz für 1 Hilfsschalter (seitlich), T -5…40 °C, Gehäuse Isolierstoff grau, IP65, für Schütz LC1D09,

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz	230.00 V 230.00 V
Bemessungssteuerspeisespannung AC 60 Hz	230.00 V 230.00 V
Spannungsart zur Betätigung	AC
Anzahl der Schliesser als Hauptkontakte	3.00
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4.00 kW
Anzahl der Hilfskontakte als Schliesser	1.00
Anzahl der Hilfskontakte als Öffner	1.00
Geeignet für Reiheneinbau	Nein
Breite	88.00 mm
Höhe	166.00 mm
Tiefe	128.50 mm

Downloads

REACh Deklaration (83.4 KB)

Download

Bestehend aus

Schütz Schneider Electric LC1D09P7 230V/50/60Hz 1S+1Cont.9A TeSys

ELDAS®-Nr:	514400317
Lieferanten-Art-Nr:	LC1D09P7

155 Stk

AP-Gehäuse IP65 128.5×166×88 Tasten Start, Stop, Reset TeSys

ELDAS®-Nr:	514096170
Lieferanten-Art-Nr:	DE1DS1
