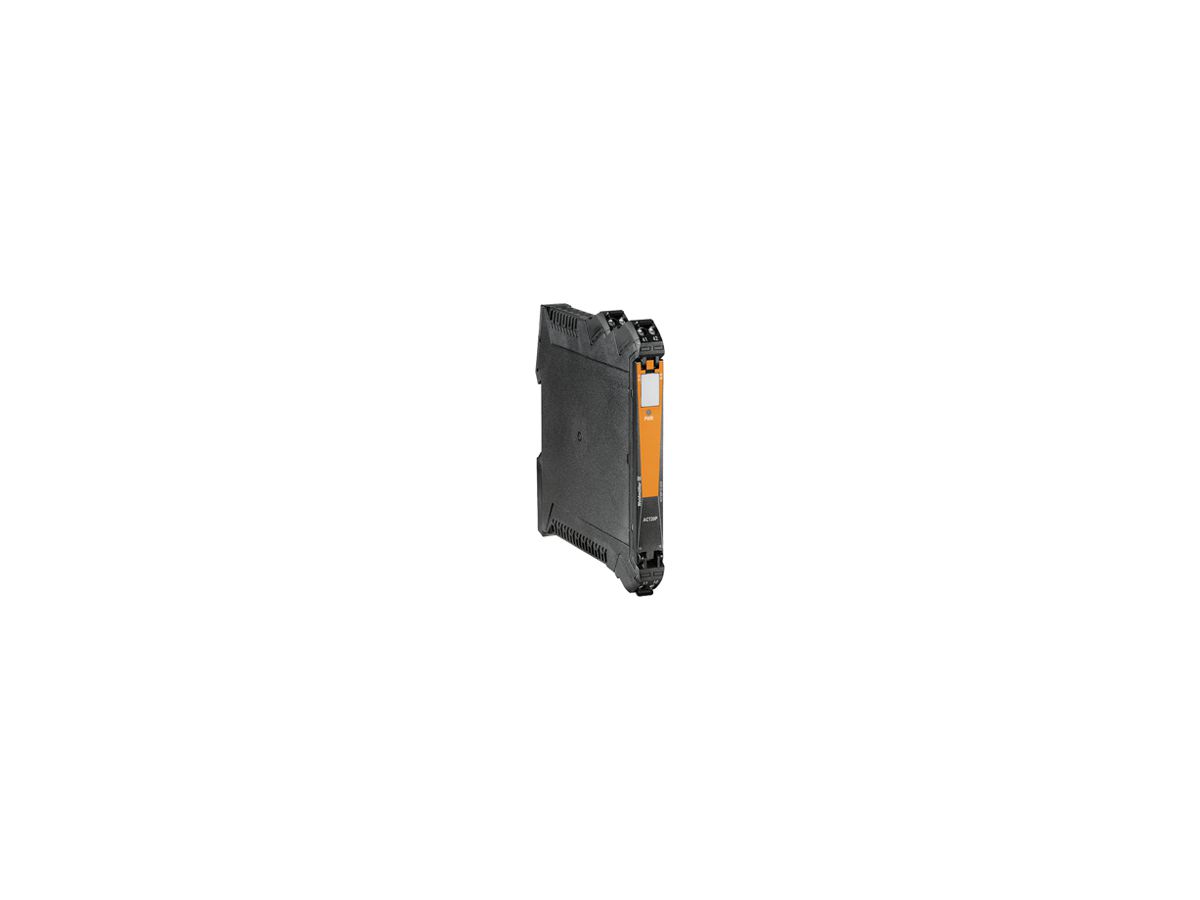

Signalwandler/-trenner WM ACT20P-CI-CO-S 1-Kan 20…30V

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	981952002
Lieferanten-Art-Nr	7760054114

Beschreibung

Signalwandler/-trenner Weidmüller ACT20P-CI-CO-S, Gerätebauform Feldgerät, Anzahl der Kanäle 1, Art der Spannungsversorgung aktiv, Bemessungsversorgungsspannung DC 20…30 V, Leistungsaufnahme 2 W, Anzahl der Eingangsbereiche 0…20 mA 1, Anzahl der Eingangsbereiche 4…20 mA 1, Anzahl der Ausgangsbereiche 0…20 mA 1, Anzahl der Ausgangsbereiche 4…20 mA 1, galvanische Trennung zwischen den Eingängen, galvanische Trennung zwischen Eingang und Ausgang, galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen, Montageart Schnappbefestigung Tragschiene, Ausführung des elektrischen Anschlusses Schraubanschluss, Betriebstemperatur -20…60 °C, Temperaturdrift 0.02 %/K, Höhe 117.2 mm, Breite 12.5 mm, Tiefe 113.7 mm, Schutzart IP20, mit galvanische 3-Wege-Trennung

Zubehör

Gerätemarkierung Weidmüller ESG 6.6/11 BHZ 5.00/02 Polyamid 66, weiss

ELDAS®-Nr:	173310302
Lieferanten-Art-Nr:	1082490000

Wird bestellt

Gerätemarkierung Weidmüller ESG 8/13.5/43.3 SAI AU Polyamid 66, transparent

ELDAS®-Nr:	173312142
Lieferanten-Art-Nr:	1912130000

Wird bestellt

Spezifikationen

Art der Spannungsversorgung	aktiv
Bemessungsversorgungsspannung DC	20.00 V 30.00 V
Anzahl der Eingangsbereiche -60 mV ... +60 mV	0.00
Anzahl der Eingangsbereiche -100 mV ... +100 mV	0.00
Anzahl der Eingangsbereiche -300 mV ... +300 mV	0.00
Anzahl der Eingangsbereiche -500 mV ... +500 mV	0.00
Anzahl der Eingangsbereiche -1 V ... +1 V	0.00
Anzahl der Eingangsbereiche -2 V ... +2 V	0.00
Anzahl der Eingangsbereiche -2.5 V ... +2.5 V	0.00
Anzahl der Eingangsbereiche -5 V ... +5 V	0.00
Anzahl der Eingangsbereiche -10 V ... +10 V	0.00
Anzahl der Eingangsbereiche -20 V ... +20 V	0.00
Anzahl der Eingangsbereiche 0 mV ... 60 mV	0.00
Anzahl der Eingangsbereiche 0 mV ... 100 mV	0.00
Anzahl der Eingangsbereiche 0 mV ... 200 mV	0.00
Anzahl der Eingangsbereiche 0 mV ... 300 mV	0.00
Anzahl der Eingangsbereiche 0 mV ... 500 mV	0.00
Anzahl der Eingangsbereiche 0 V ... 1 V	0.00
Anzahl der Eingangsbereiche 0 V ... 2 V	0.00
Anzahl der Eingangsbereiche 0 V ... 2.5 V	0.00
Anzahl der Eingangsbereiche 0 V ... 5 V	0.00
Anzahl der Eingangsbereiche 0 V ... 10 V	0.00
Anzahl der Eingangsbereiche 0 V ... 20 V	0.00
Anzahl der Eingangsbereiche 0 V ... 24 V	0.00
Anzahl der Eingangsbereiche 0 V ... 30 V	0.00
Anzahl der Eingangsbereiche 1 V ... 5 V	0.00
Anzahl der Eingangsbereiche 2 V ... 10 V	0.00
Anzahl der Eingangsbereiche +5 V ... -5 V	0.00
Anzahl der Eingangsbereiche +10 V ... -10 V	0.00
Anzahl der Eingangsbereiche 5 V ... 0 V	0.00
Anzahl der Eingangsbereiche 5 V ... 1 V	0.00
Anzahl der Eingangsbereiche 10 V ... 0 V	0.00
Anzahl der Eingangsbereiche 10 V ... 2 V	0.00
Anzahl der Eingangsbereiche 0 mA ... 5 mA	0.00
Anzahl der Eingangsbereiche 0 mA ... 10 mA	0.00
Anzahl der Eingangsbereiche 0 mA ... 20 mA	1.00
Anzahl der Eingangsbereiche 4 mA ... 20 mA	1.00
Anzahl der Eingangsbereiche -5 mA ... +5 mA	0.00
Anzahl der Eingangsbereiche -10 mA ... +10 mA	0.00
Anzahl der Eingangsbereiche -20 mA ... +20 mA	0.00
Anzahl der Eingangsbereiche 20 mA ... 0 mA	0.00
Anzahl der Eingangsbereiche 20 mA ... 4 mA	0.00
Anzahl der Ausgangsbereiche -60…60 mV	0.00
Anzahl der Ausgangsbereiche -100…100 mV	0.00
Anzahl der Ausgangsbereiche -300…300 mV	0.00
Anzahl der Ausgangsbereiche -500…500 mV	0.00
Anzahl der Ausgangsbereiche -1…1 V	0.00
Anzahl der Ausgangsbereiche -2…2 V	0.00
Anzahl der Ausgangsbereiche -2.5…2.5 V	0.00
Anzahl der Ausgangsbereiche -5…5 V	0.00
Anzahl der Ausgangsbereiche -10…10 V	0.00
Anzahl der Ausgangsbereiche -20…20 V	0.00
Anzahl der Ausgangsbereiche 0…60 mV	0.00
Anzahl der Ausgangsbereiche 0…100 mV	0.00
Anzahl der Ausgangsbereiche 0…200 mV	0.00
Anzahl der Ausgangsbereiche 0…300 mV	0.00
Anzahl der Ausgangsbereiche 0…500 mV	0.00
Anzahl der Ausgangsbereiche 0…1 V	0.00
Anzahl der Ausgangsbereiche 0…2 V	0.00
Anzahl der Ausgangsbereiche 0…2.5 V	0.00
Anzahl der Ausgangsbereiche 0…5 V	0.00
Anzahl der Ausgangsbereiche 0…10 V	0.00
Anzahl der Ausgangsbereiche 0…20 V	0.00
Anzahl der Ausgangsbereiche 0…24 V	0.00
Anzahl der Ausgangsbereiche 0…30 V	0.00
Anzahl der Ausgangsbereiche 1…5 V	0.00
Anzahl der Ausgangsbereiche 2…10 V	0.00
Anzahl der Ausgangsbereiche 5…-5 V	0.00
Anzahl der Ausgangsbereiche 10…-10 V	0.00
Anzahl der Ausgangsbereiche 5…0 V	0.00
Anzahl der Ausgangsbereiche 5…1 V	0.00
Anzahl der Ausgangsbereiche 10…0 V	0.00
Anzahl der Ausgangsbereiche 10…2 V	0.00
Anzahl der Ausgangsbereiche 0…5 mA	0.00
Anzahl der Ausgangsbereiche 0…10 mA	0.00
Anzahl der Ausgangsbereiche 0…20 mA	1.00
Anzahl der Ausgangsbereiche 4…20 mA	1.00
Anzahl der Ausgangsbereiche -5…5 mA	0.00
Anzahl der Ausgangsbereiche -10…10 mA	0.00
Anzahl der Ausgangsbereiche -20…20 mA	0.00
Anzahl der Ausgangsbereiche 20…0 mA	0.00
Anzahl der Ausgangsbereiche 20…4 mA	0.00
Anzahl der Kanäle	1.00
Störmeldeausgang	Nein
Galvanische Trennung zwischen den Eingängen	Ja
Galvanische Trennung zwischen Eingang und Ausgang	Ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	Ja
SIL nach IEC 61508	ohne
Höhe	117.20 mm
Breite	12.50 mm
Tiefe	113.70 mm
Leistungsaufnahme	2.00 W
Betriebstemperatur	-20.00 °C 60.00 °C
Temperaturdrift	0.02 %/K
Gerätebauart	Feldgerät
Ausführung des elektrischen Anschlusses	Schraubanschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20
