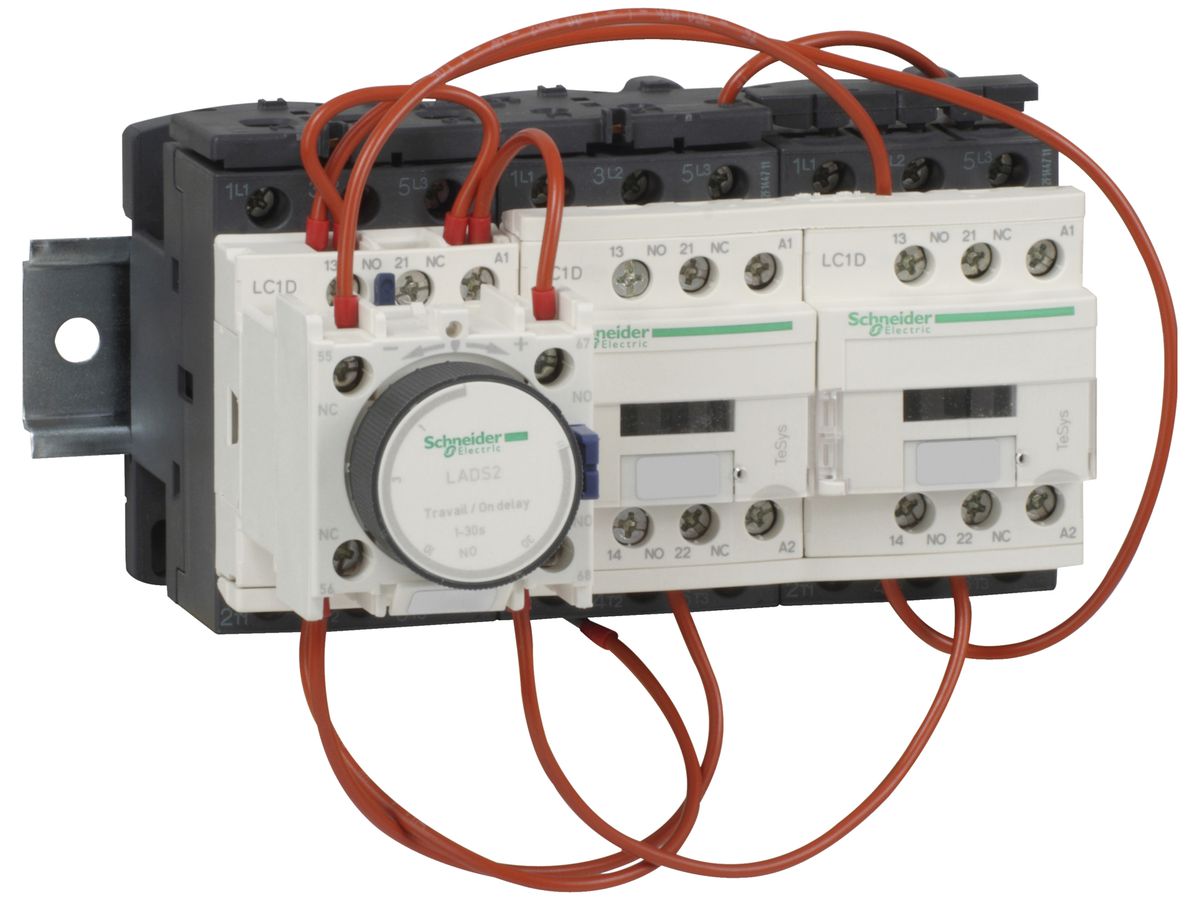

Stern-Dreieck Schütz LC3D18AP7 230V 50/60Hz TeSys
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 514220137 |
|---|---|
| Lieferanten-Art-Nr | LC3D18AP7 |
| Eldas Kapitel | 8.90.3 |
Beschreibung
Stern-Dreieck Schütz Schneider Electric TeSys LC3 D, zum Schalten von Motoren, für Thermorelais LRD, ohne Sicherungstrennschalter, ohne Thermorelais Serie 514 289 300 (separat bestellen), Hilfskontakte 1S/1Ö im Schütz integriert, Zeitblock LAD S2, Anlasszeit ≤ 30 s, Kombination verdrahtet, auf Montageplatte, 281×188×175 mm, für Schütz (Serie) LC1D18
Spezifikationen
| Funktion | Stern-Dreieck-Schütz |
|---|---|
| Tragschienenmontage möglich | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz |
|
| Bemessungssteuerspeisespannung AC 60 Hz |
|
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Schliesser als Hauptkontakte | 3.00 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.50 kW |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 144.00 mm |
| Höhe | 124.00 mm |
| Tiefe | 143.00 mm |
