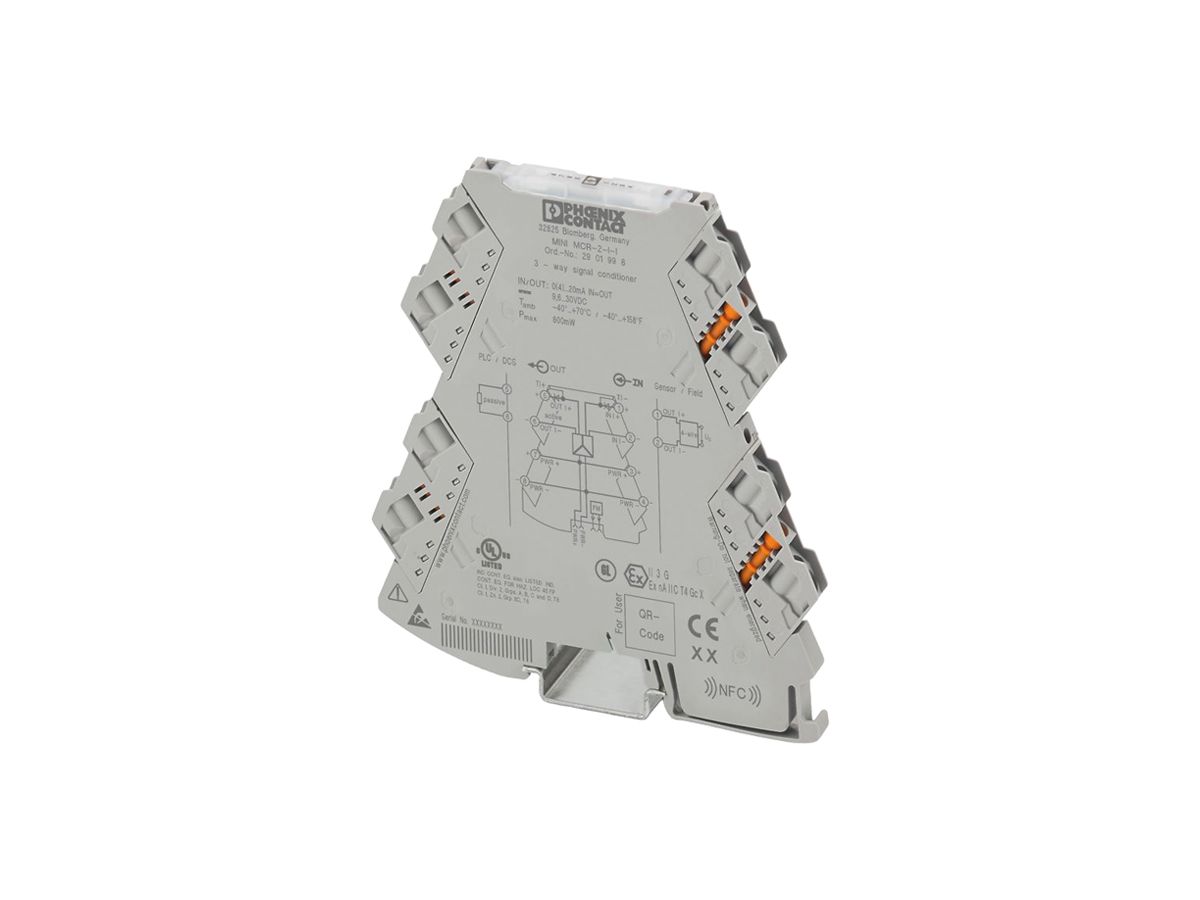

Trennverstärker PX MINI MCR-2-I-I 1-Kan 9.6…30V
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 500900352 |
|---|---|
| Lieferanten-Art-Nr | 2901998 |
Beschreibung
Trennverstärker Phoenix Contact MINI MCR-2-I-I, Gerätebauform Einbaugerät, Anzahl der Kanäle 1, Art der Spannungsversorgung aktiv, Bemessungsversorgungsspannung DC 9.6…30 V, Leistungsaufnahme 0.8 W, Anzahl der Eingangsbereiche 0…20 mA 1, Anzahl der Eingangsbereiche 4…20 mA 1, Anzahl der Ausgangsbereiche 0…20 mA 1, Anzahl der Ausgangsbereiche 4…20 mA 1, Störmeldeausgang, galvanische Trennung zwischen Eingang und Ausgang, Bürde 600 Ohm, Montageart Schnappbefestigung Tragschiene, Ausführung des elektrischen Anschlusses Schraubanschluss, Betriebstemperatur -40…70 °C, Temperaturdrift 0.01 %/K, Höhe 109.81 mm, Breite 6.2 mm, Tiefe 119.2 mm, Schutzart IP20, mit galvanische 3-Wege-Trennung für Analogsignalen, unterstützt Fault-Monitoring und die NFC Kommunikation
Spezifikationen
| Art der Spannungsversorgung | aktiv |
|---|---|
| Bemessungsversorgungsspannung DC |
|
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 0.00 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 0.00 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 0.00 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 0.00 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 0.00 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 0.00 |
| Anzahl der Eingangsbereiche -2.5 V ... +2.5 V | 0.00 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 0.00 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 0.00 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 0.00 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 0.00 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 0.00 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 0.00 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 0.00 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 2.5 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 0.00 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 0.00 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 0.00 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0.00 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0.00 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0.00 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0.00 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0.00 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0.00 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 0.00 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 0.00 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1.00 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1.00 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 0.00 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 0.00 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 0.00 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0.00 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0.00 |
| Anzahl der Ausgangsbereiche -60…60 mV | 0.00 |
| Anzahl der Ausgangsbereiche -100…100 mV | 0.00 |
| Anzahl der Ausgangsbereiche -300…300 mV | 0.00 |
| Anzahl der Ausgangsbereiche -500…500 mV | 0.00 |
| Anzahl der Ausgangsbereiche -1…1 V | 0.00 |
| Anzahl der Ausgangsbereiche -2…2 V | 0.00 |
| Anzahl der Ausgangsbereiche -2.5…2.5 V | 0.00 |
| Anzahl der Ausgangsbereiche -5…5 V | 0.00 |
| Anzahl der Ausgangsbereiche -10…10 V | 0.00 |
| Anzahl der Ausgangsbereiche -20…20 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…60 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0…100 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0…200 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0…300 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0…500 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0…1 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…2 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…2.5 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…5 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…10 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…20 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…24 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…30 V | 0.00 |
| Anzahl der Ausgangsbereiche 1…5 V | 0.00 |
| Anzahl der Ausgangsbereiche 2…10 V | 0.00 |
| Anzahl der Ausgangsbereiche 5…-5 V | 0.00 |
| Anzahl der Ausgangsbereiche 10…-10 V | 0.00 |
| Anzahl der Ausgangsbereiche 5…0 V | 0.00 |
| Anzahl der Ausgangsbereiche 5…1 V | 0.00 |
| Anzahl der Ausgangsbereiche 10…0 V | 0.00 |
| Anzahl der Ausgangsbereiche 10…2 V | 0.00 |
| Anzahl der Ausgangsbereiche 0…5 mA | 0.00 |
| Anzahl der Ausgangsbereiche 0…10 mA | 0.00 |
| Anzahl der Ausgangsbereiche 0…20 mA | 1.00 |
| Anzahl der Ausgangsbereiche 4…20 mA | 1.00 |
| Anzahl der Ausgangsbereiche -5…5 mA | 0.00 |
| Anzahl der Ausgangsbereiche -10…10 mA | 0.00 |
| Anzahl der Ausgangsbereiche -20…20 mA | 0.00 |
| Anzahl der Ausgangsbereiche 20…0 mA | 0.00 |
| Anzahl der Ausgangsbereiche 20…4 mA | 0.00 |
| Anzahl der Kanäle | 1.00 |
| Störmeldeausgang | Ja |
| Eigensicher nach EN 60947-5-6 NAMUR | Nein |
| Galvanische Trennung zwischen den Eingängen | Nein |
| Galvanische Trennung zwischen Eingang und Ausgang | Ja |
| SIL nach IEC 61508 | ohne |
| Höhe | 109.81 mm |
| Breite | 6.20 mm |
| Tiefe | 119.20 mm |
| Leistungsaufnahme | 0.80 W |
| Bürde |
|
| Betriebstemperatur |
|
| Temperaturdrift | 0.01 %/K |
| Gerätebauart | Einbaugerät |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
