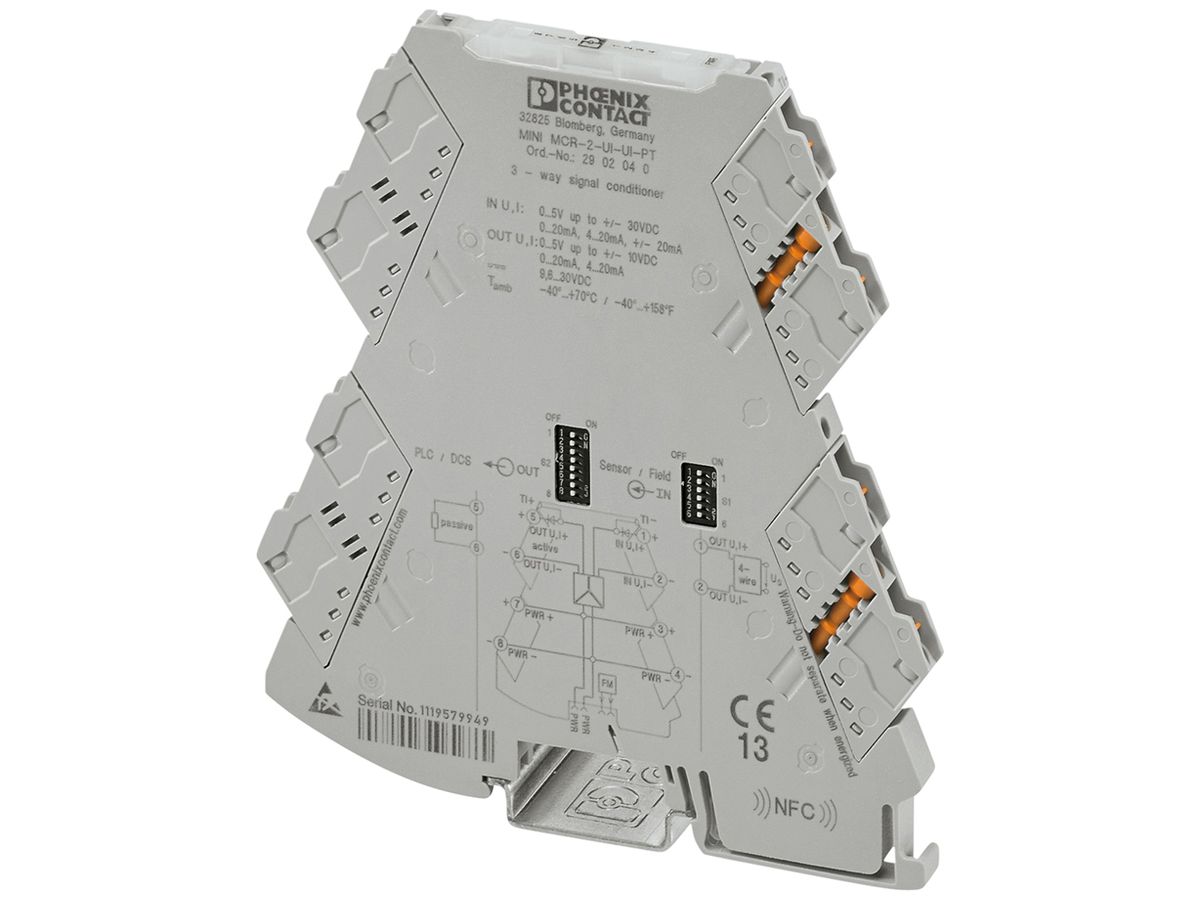

Trennverstärker PX MINI MCR-2-UI-UI-PT

Trennverstärker PX MINI MCR-2-UI-UI-PT

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 500900172
Lieferanten-Art-Nr 2902040

Beschreibung

Trennverstärker Phoenix Contact MINI MCR-2-UI-UI-PT, mit galvanische 3-Wege-Trennung mit steckbarer Anschlusstechnik und kalibrierter Messbereichumschaltung von uni- und bipolaren Analogsignalen, über DIP-Schalter konfigurierbarer Ein-/Ausgang, Standardkonfiguration

Spezifikationen

Art der Spannungsversorgung aktiv
Anzahl der Eingangsbereiche -60 mV ... +60 mV 0.00
Anzahl der Eingangsbereiche -100 mV ... +100 mV 0.00
Anzahl der Eingangsbereiche -300 mV ... +300 mV 0.00
Anzahl der Eingangsbereiche -500 mV ... +500 mV 0.00
Anzahl der Eingangsbereiche -1 V ... +1 V 0.00
Anzahl der Eingangsbereiche -2 V ... +2 V 0.00
Anzahl der Eingangsbereiche -5 V ... +5 V 1.00
Anzahl der Eingangsbereiche -10 V ... +10 V 1.00
Anzahl der Eingangsbereiche -20 V ... +20 V 1.00
Anzahl der Eingangsbereiche 0 mV ... 60 mV 0.00
Anzahl der Eingangsbereiche 0 mV ... 100 mV 0.00
Anzahl der Eingangsbereiche 0 mV ... 200 mV 0.00
Anzahl der Eingangsbereiche 0 mV ... 300 mV 0.00
Anzahl der Eingangsbereiche 0 mV ... 500 mV 0.00
Anzahl der Eingangsbereiche 0 V ... 1 V 0.00
Anzahl der Eingangsbereiche 0 V ... 2 V 0.00
Anzahl der Eingangsbereiche 0 V ... 5 V 1.00
Anzahl der Eingangsbereiche 0 V ... 10 V 1.00
Anzahl der Eingangsbereiche 0 V ... 20 V 1.00
Anzahl der Eingangsbereiche 0 V ... 24 V 1.00
Anzahl der Eingangsbereiche 0 V ... 30 V 1.00
Anzahl der Eingangsbereiche 1 V ... 5 V 1.00
Anzahl der Eingangsbereiche 2 V ... 10 V 1.00
Anzahl der Eingangsbereiche +5 V ... -5 V 0.00
Anzahl der Eingangsbereiche +10 V ... -10 V 0.00
Anzahl der Eingangsbereiche 5 V ... 0 V 0.00
Anzahl der Eingangsbereiche 5 V ... 1 V 0.00
Anzahl der Eingangsbereiche 10 V ... 0 V 0.00
Anzahl der Eingangsbereiche 10 V ... 2 V 0.00
Anzahl der Eingangsbereiche 0 mA ... 5 mA 0.00
Anzahl der Eingangsbereiche 0 mA ... 10 mA 0.00
Anzahl der Eingangsbereiche 0 mA ... 20 mA 1.00
Anzahl der Eingangsbereiche 4 mA ... 20 mA 1.00
Anzahl der Eingangsbereiche -5 mA ... +5 mA 0.00
Anzahl der Eingangsbereiche -10 mA ... +10 mA 0.00
Anzahl der Eingangsbereiche -20 mA ... +20 mA 1.00
Anzahl der Eingangsbereiche 20 mA ... 0 mA 0.00
Anzahl der Eingangsbereiche 20 mA ... 4 mA 0.00
Anzahl der Ausgangsbereiche -60 mV ... +60 mV 0.00
Anzahl der Ausgangsbereiche -100 mV ... +100 mV 0.00
Anzahl der Ausgangsbereiche -300 mV ... +300 mV 0.00
Anzahl der Ausgangsbereiche -500 mV ... +500 mV 0.00
Anzahl der Ausgangsbereiche -1 V ... +1 V 0.00
Anzahl der Ausgangsbereiche -2 V ... +2 V 0.00
Anzahl der Ausgangsbereiche -5 V ... +5 V 1.00
Anzahl der Ausgangsbereiche -10 V ... +10 V 1.00
Anzahl der Ausgangsbereiche -20 V ... +20 V 0.00
Anzahl der Ausgangsbereiche 0 mV ... 60 mV 0.00
Anzahl der Ausgangsbereiche 0 mV ... 100 mV 0.00
Anzahl der Ausgangsbereiche 0 mV ... 200 mV 0.00
Anzahl der Ausgangsbereiche 0 mV ... 300 mV 0.00
Anzahl der Ausgangsbereiche 0 mV ... 500 mV 0.00
Anzahl der Ausgangsbereiche 0 V ... 1 V 0.00
Anzahl der Ausgangsbereiche 0 V ... 2 V 0.00
Anzahl der Ausgangsbereiche 0 V ... 5 V 1.00
Anzahl der Ausgangsbereiche 0 V ... 10 V 1.00
Anzahl der Ausgangsbereiche 0 V ... 20 V 0.00
Anzahl der Ausgangsbereiche 0 V ... 24 V 0.00
Anzahl der Ausgangsbereiche 0 V ... 30 V 0.00
Anzahl der Ausgangsbereiche 1 V ... 5 V 1.00
Anzahl der Ausgangsbereiche 2 V ... 10 V 1.00
Anzahl der Ausgangsbereiche +5 V ... -5 V 0.00
Anzahl der Ausgangsbereiche +10 V ... -10 V 0.00
Anzahl der Ausgangsbereiche 5 V ... 0 V 0.00
Anzahl der Ausgangsbereiche 5 V ... 1 V 0.00
Anzahl der Ausgangsbereiche 10 V ... 0 V 0.00
Anzahl der Ausgangsbereiche 10 V ... 2 V 0.00
Anzahl der Ausgangsbereiche 0 mA ... 5 mA 0.00
Anzahl der Ausgangsbereiche 0 mA ... 10 mA 0.00
Anzahl der Ausgangsbereiche 0 mA ... 20 mA 1.00
Anzahl der Ausgangsbereiche 4 mA ... 20 mA 1.00
Anzahl der Ausgangsbereiche -5 mA ... +5 mA 0.00
Anzahl der Ausgangsbereiche -10 mA ... +10 mA 0.00
Anzahl der Ausgangsbereiche -20 mA ... +20 mA 0.00
Anzahl der Ausgangsbereiche 20 mA ... 0 mA 0.00
Anzahl der Ausgangsbereiche 20 mA ... 4 mA 0.00
Anzahl der Kanäle 1.00
Störmeldeausgang Ja
Eigensicher nach EN 60947-5-6 NAMUR Nein
Galvanische Trennung zwischen den Eingängen Nein
Höhe 109.81 mm
Breite 6.20 mm
Tiefe 119.20 mm
Leistungsaufnahme 0.80 W
Bürde
  • 600.00 Ohm
  • 10000.00 Ohm
Betriebstemperatur
  • -40.00 °C
  • 70.00 °C
Temperaturdrift 0.01 %/K
Gerätebauform Einbaugerät
Ausführung des elektrischen Anschlusses Federzuganschluss
Montageart Schnappbefestigung Tragschiene
Schutzart (IP) IP20

Downloads

REACh Deklaration (33.6 KB)
