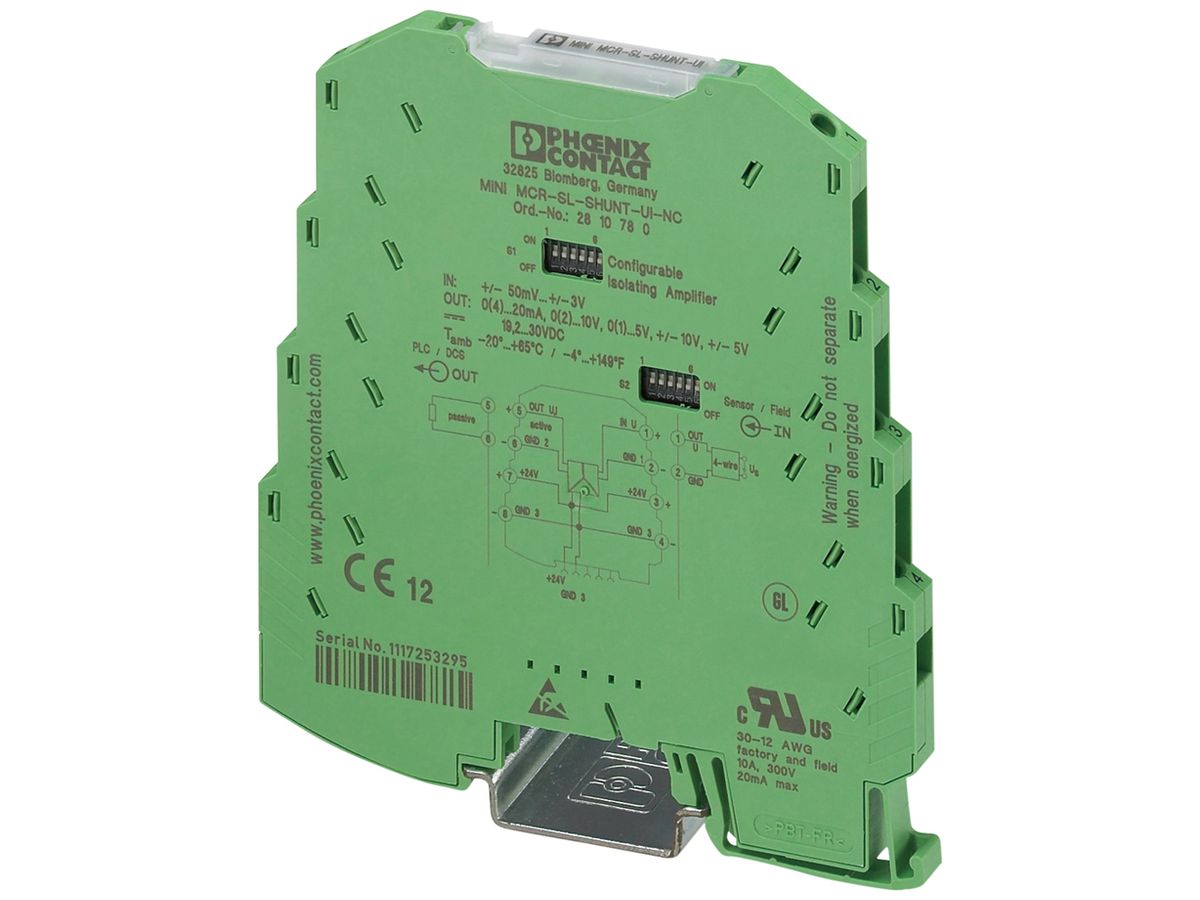

Trennverstärker PX MINI MCR-SL-SHUNT-UI-NC

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	500900192
Lieferanten-Art-Nr	2810780

Beschreibung

Trennverstärker Phoenix Contact MINI MCR-SL-SHUNT-UI-NC, mit galvanische 3-Wege-Trennung mit konfigurierbarem Ein-/Ausgang und Wandlung von Analogsignalen im mV-Bereich sowohl unipolar als auch bipolar mit Schraubanschluss, nicht vorkonfiguriert

Zubehör

Busverbinder Phoenix Contact ME 6.2 TBUS-2 1.5/5-ST-3.81 GN

ELDAS®-Nr:	501992010
Lieferanten-Art-Nr:	2869728

Wird bestellt

Schaltnetzteil PX QUINT4-SYS-PS/1AC/24DC/2.5/SC TBUS 1L OUT:24VDC

ELDAS®-Nr:	960908119
Lieferanten-Art-Nr:	2904614

Wird bestellt

Spezifikationen

Art der Spannungsversorgung	aktiv
Anzahl der Eingangsbereiche -60 mV ... +60 mV	1.00
Anzahl der Eingangsbereiche -100 mV ... +100 mV	1.00
Anzahl der Eingangsbereiche -300 mV ... +300 mV	1.00
Anzahl der Eingangsbereiche -500 mV ... +500 mV	1.00
Anzahl der Eingangsbereiche -1 V ... +1 V	1.00
Anzahl der Eingangsbereiche -2 V ... +2 V	1.00
Anzahl der Eingangsbereiche -5 V ... +5 V	0.00
Anzahl der Eingangsbereiche -10 V ... +10 V	0.00
Anzahl der Eingangsbereiche -20 V ... +20 V	0.00
Anzahl der Eingangsbereiche 0 mV ... 60 mV	1.00
Anzahl der Eingangsbereiche 0 mV ... 100 mV	1.00
Anzahl der Eingangsbereiche 0 mV ... 200 mV	1.00
Anzahl der Eingangsbereiche 0 mV ... 300 mV	1.00
Anzahl der Eingangsbereiche 0 mV ... 500 mV	1.00
Anzahl der Eingangsbereiche 0 V ... 1 V	1.00
Anzahl der Eingangsbereiche 0 V ... 2 V	1.00
Anzahl der Eingangsbereiche 0 V ... 5 V	0.00
Anzahl der Eingangsbereiche 0 V ... 10 V	0.00
Anzahl der Eingangsbereiche 0 V ... 20 V	0.00
Anzahl der Eingangsbereiche 0 V ... 24 V	0.00
Anzahl der Eingangsbereiche 0 V ... 30 V	0.00
Anzahl der Eingangsbereiche 1 V ... 5 V	0.00
Anzahl der Eingangsbereiche 2 V ... 10 V	0.00
Anzahl der Eingangsbereiche +5 V ... -5 V	0.00
Anzahl der Eingangsbereiche +10 V ... -10 V	0.00
Anzahl der Eingangsbereiche 5 V ... 0 V	0.00
Anzahl der Eingangsbereiche 5 V ... 1 V	0.00
Anzahl der Eingangsbereiche 10 V ... 0 V	0.00
Anzahl der Eingangsbereiche 10 V ... 2 V	0.00
Anzahl der Eingangsbereiche 0 mA ... 5 mA	0.00
Anzahl der Eingangsbereiche 0 mA ... 10 mA	0.00
Anzahl der Eingangsbereiche 0 mA ... 20 mA	0.00
Anzahl der Eingangsbereiche 4 mA ... 20 mA	0.00
Anzahl der Eingangsbereiche -5 mA ... +5 mA	0.00
Anzahl der Eingangsbereiche -10 mA ... +10 mA	0.00
Anzahl der Eingangsbereiche -20 mA ... +20 mA	0.00
Anzahl der Eingangsbereiche 20 mA ... 0 mA	0.00
Anzahl der Eingangsbereiche 20 mA ... 4 mA	0.00
Anzahl der Ausgangsbereiche -60…60 mV	0.00
Anzahl der Ausgangsbereiche -100…100 mV	0.00
Anzahl der Ausgangsbereiche -300…300 mV	0.00
Anzahl der Ausgangsbereiche -500…500 mV	0.00
Anzahl der Ausgangsbereiche -1…1 V	0.00
Anzahl der Ausgangsbereiche -2…2 V	0.00
Anzahl der Ausgangsbereiche -5…5 V	1.00
Anzahl der Ausgangsbereiche -10…10 V	1.00
Anzahl der Ausgangsbereiche -20…20 V	0.00
Anzahl der Ausgangsbereiche 0…60 mV	0.00
Anzahl der Ausgangsbereiche 0…100 mV	0.00
Anzahl der Ausgangsbereiche 0…200 mV	0.00
Anzahl der Ausgangsbereiche 0…300 mV	0.00
Anzahl der Ausgangsbereiche 0…500 mV	0.00
Anzahl der Ausgangsbereiche 0…1 V	0.00
Anzahl der Ausgangsbereiche 0…2 V	0.00
Anzahl der Ausgangsbereiche 0…5 V	1.00
Anzahl der Ausgangsbereiche 0…10 V	1.00
Anzahl der Ausgangsbereiche 0…20 V	0.00
Anzahl der Ausgangsbereiche 0…24 V	0.00
Anzahl der Ausgangsbereiche 0…30 V	0.00
Anzahl der Ausgangsbereiche 1…5 V	1.00
Anzahl der Ausgangsbereiche 2…10 V	1.00
Anzahl der Ausgangsbereiche 5…-5 V	0.00
Anzahl der Ausgangsbereiche 10…-10 V	0.00
Anzahl der Ausgangsbereiche 5…0 V	0.00
Anzahl der Ausgangsbereiche 5…1 V	0.00
Anzahl der Ausgangsbereiche 10…0 V	0.00
Anzahl der Ausgangsbereiche 10…2 V	0.00
Anzahl der Ausgangsbereiche 0…5 mA	0.00
Anzahl der Ausgangsbereiche 0…10 mA	0.00
Anzahl der Ausgangsbereiche 0…20 mA	1.00
Anzahl der Ausgangsbereiche 4…20 mA	1.00
Anzahl der Ausgangsbereiche -5…5 mA	0.00
Anzahl der Ausgangsbereiche -10…10 mA	0.00
Anzahl der Ausgangsbereiche -20…20 mA	0.00
Anzahl der Ausgangsbereiche 20…0 mA	0.00
Anzahl der Ausgangsbereiche 20…4 mA	0.00
Anzahl der Kanäle	1.00
Störmeldeausgang	Nein
Eigensicher nach EN 60947-5-6 NAMUR	Nein
Galvanische Trennung zwischen den Eingängen	Nein
Höhe	93.10 mm
Breite	6.20 mm
Tiefe	102.50 mm
Leistungsaufnahme	0.45 W
Bürde	500.00 Ω 10000.00 Ω
Betriebstemperatur	-20.00 °C 65.00 °C
Temperaturdrift	0.01 %/K
Gerätebauart	Einbaugerät
Ausführung des elektrischen Anschlusses	Schraubanschluss
Montageart	Schnappbefestigung Tragschiene
Schutzart (IP)	IP20
