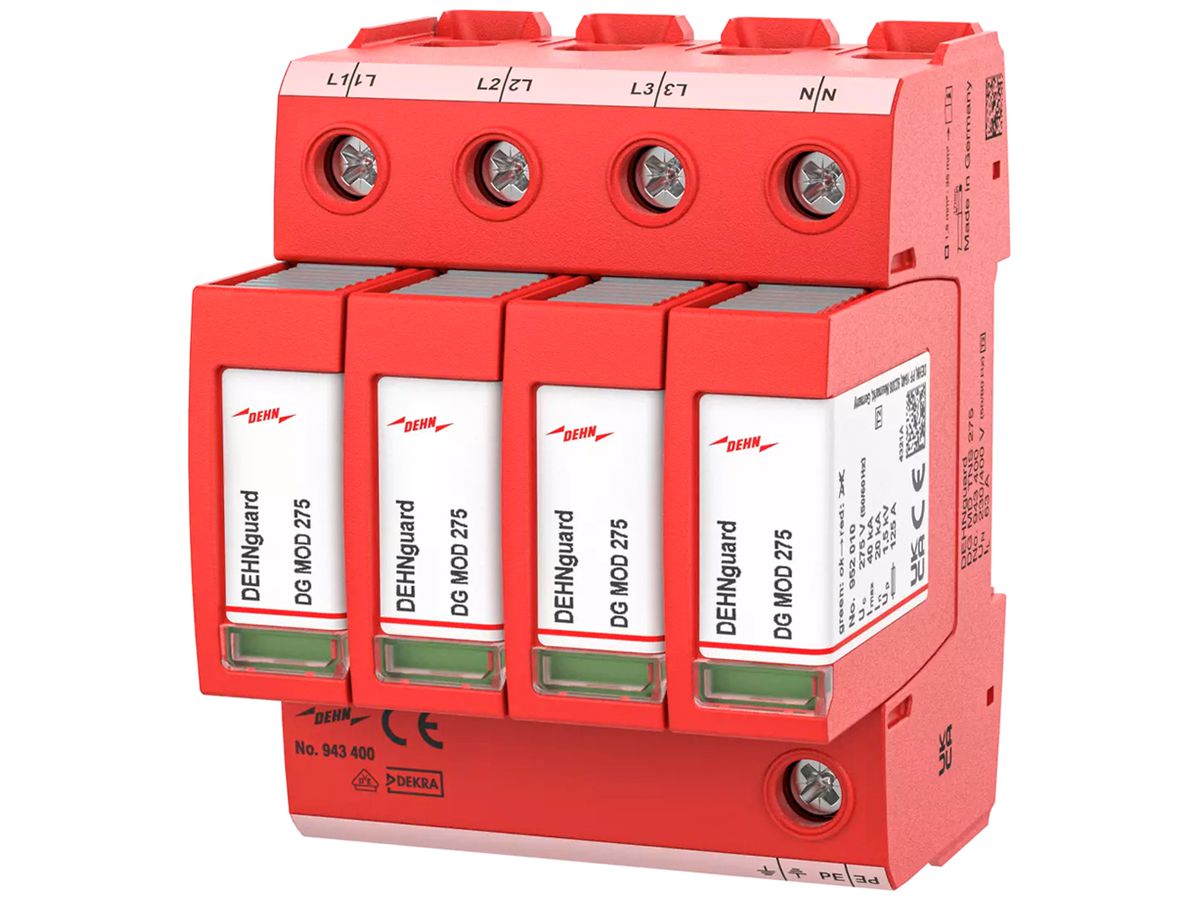

Überspannungsableiter DEHN/elvatec DEHNguard MD TN-S 4P 230V 125A 63A 4 TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 808427219 |
|---|---|
| Lieferanten-Art-Nr | 943400 |
Beschreibung
Überspannungsableiter DEHN/elvatec DEHNguard MD, Netzform TN-S, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 230 V, max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 63 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20 µs) 20 kA, max. Ableitstossstrom (8/20 µs) 40 kA, Schutzpegel 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 50 kA, Signalisierung am Gerät optisch, Schutzart IP20, Baugrösse 4 TE, mit Doppelschraubanschluss
Spezifikationen
| Netzform DC | Nein |
|---|---|
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 4.00 |
| Nennableitstossstrom (8/20 µs) | 20.00 kA |
| Max. Ableitstossstrom (8/20 µs) | 40.00 kA |
| Nennspannung AC | 230.00 V |
| Max. Dauerspannung AC | 275.00 V |
| Schutzpegel | 1.50 kV |
| Schutzpegel N-PE | 1.50 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125.00 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 63.00 A |
| Kurzschlussfestigkeit (Isccr) | 50.00 kA |
| Montageart | Hutschiene TH35 |
| Baugrösse | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35.00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25.00 mm² |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
