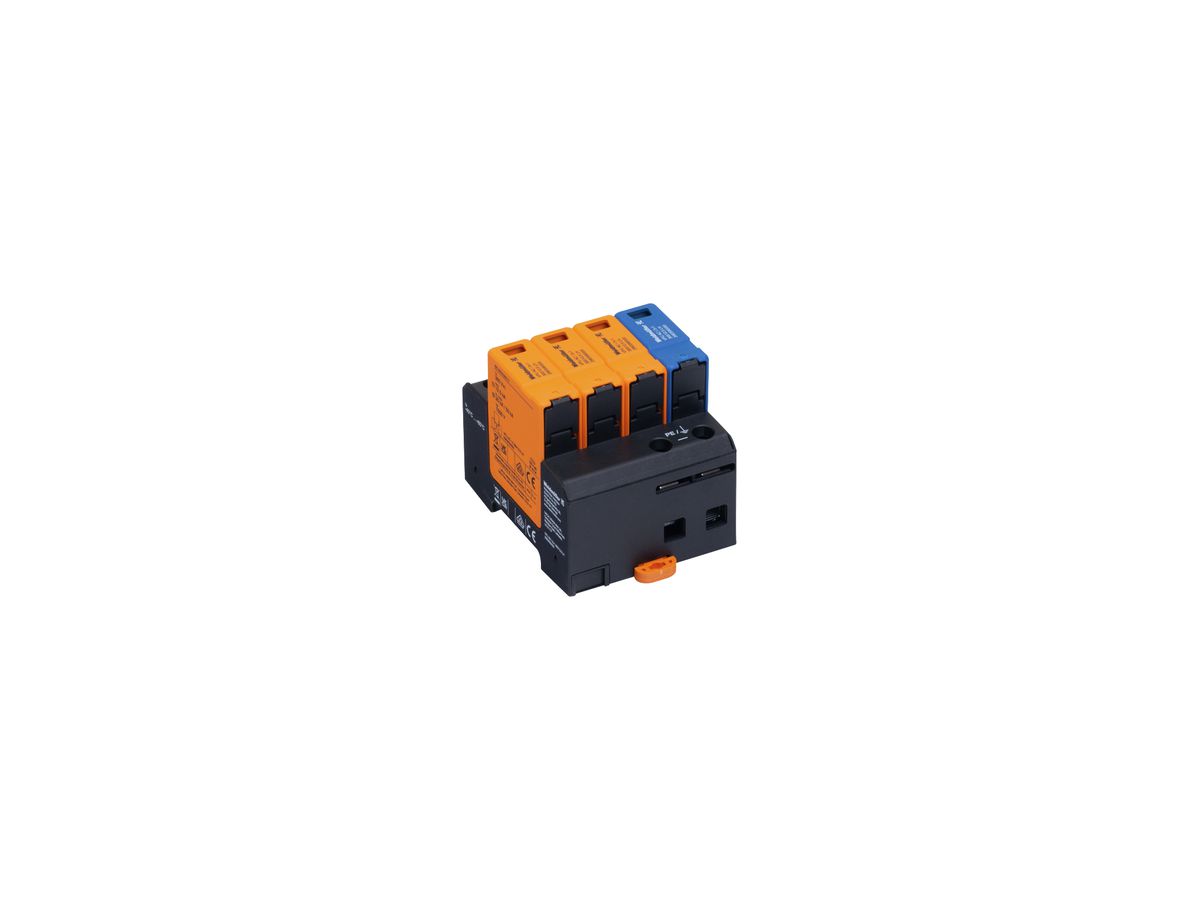

Überspannungsableiter WM VPU AC I 3+1 300/12.5 LH 4P 230V 160A 35mm² 4TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808484222
Lieferanten-Art-Nr	2983580000

Beschreibung

Überspannungsableiter Weidmüller VPU AC I 3+1 300/12.5 LH, Netzform IT, Netzform TN, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 230 V, max.Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A, max.Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20 µs) 20 kA, max. Ableitstossstrom (8/20 µs) 50 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 50 kA, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 4 TE, Typ I+II, für den Überspannungsschutz in Energietechnik und Stromversorgung, das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden

Spezifikationen

Netzform DC	Nein
Netzform IT	Ja
Netzform TN	Ja
Netzform TN-C	Nein
Netzform TN-C-S	Ja
Netzform TN-S	Ja
Netzform TT	Ja
Anzahl der Leiter (ohne Erde)	4.00
Nennableitstossstrom (8/20 µs)	20.00 kA
Max. Ableitstossstrom (8/20 µs)	50.00 kA
Nennspannung AC	230.00 V
Max. Dauerspannung AC	300.00 V
Schutzpegel	1.50 kV
Schutzpegel L-N	1.50 kV
Schutzpegel N-PE	1.50 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160.00 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160.00 A
Kurzschlussfestigkeit (Isccr)	50.00 kA
Integrierte Vorsicherung	Nein
Leckstromfrei	Nein
Montageart	Hutschiene TH35
Baugrösse	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25.00 mm²
Mit Fernmeldekontakt	Ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	Ja
Schutzart (IP)	IP20
