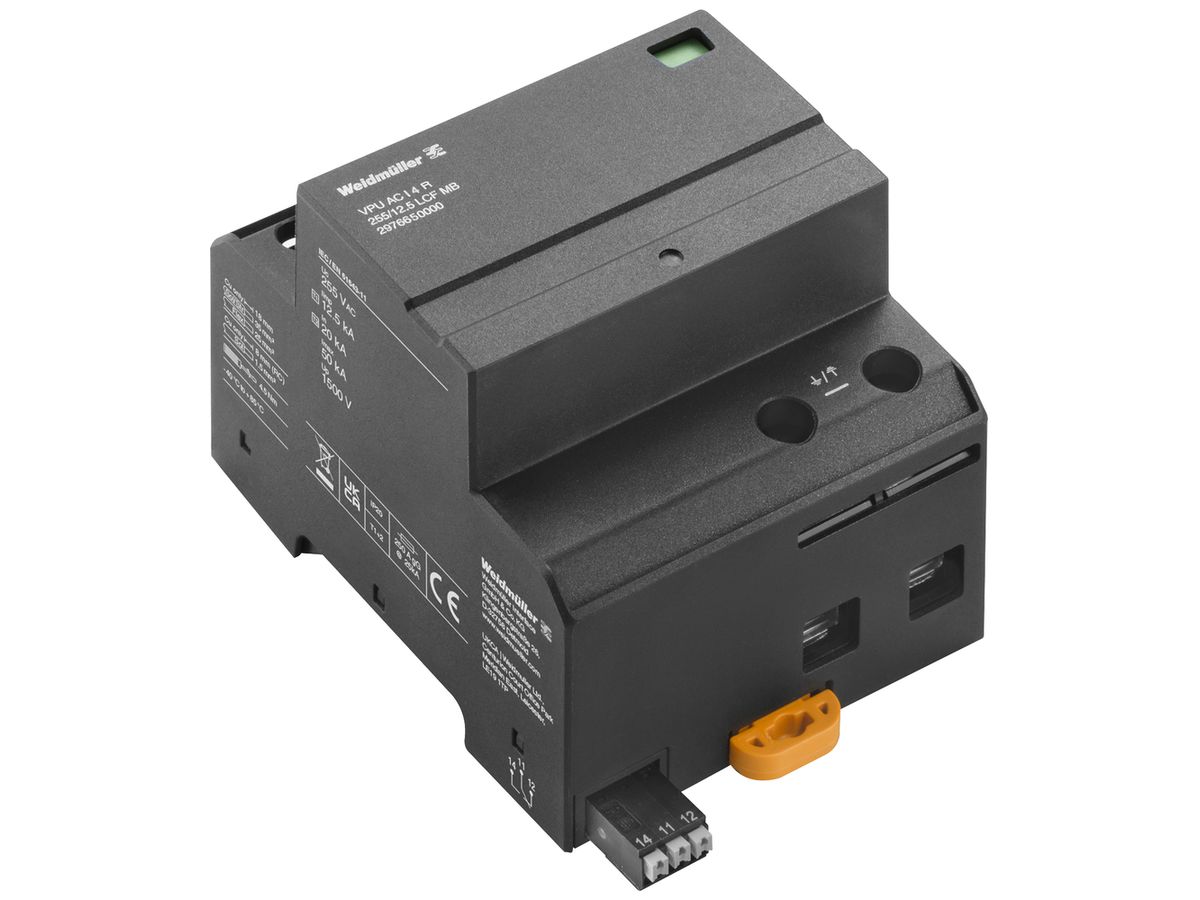

Überspannungsableiter WM VPU AC I 4 R 4P 12.5kA 230V TN-C-S/TN-S 250A 4 TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 808584102 |
|---|---|
| Lieferanten-Art-Nr | 2976650000 |
Beschreibung
Überspannungsableiter Weidmüller VPU AC I 4 R, Polzahl 4, Blitzstossstrom (10/350 µs) 12.5 kA, Nennspannung AC 230 V, max. Dauerspannung AC 255 V, Netzform TN-C-S, Netzform TN-S, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel L-PE 1.5 kV, Schutzpegel N-PE 1.5 kV, max\.Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 250 A, max\.Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 250 A, Baugrösse 4 TE, Signalisierung am Gerät optisch, Prüfklasse Typ 1 und 2, energetisch koordinierte Schutzwirkung zum Endgerät, Schutzart IP20, Typ I+II, leckstromfreie Baureihe, für den Überspannungsschutz in Energietechnik und Stromversorgung, das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden, einsetzbar bis 4000 m Höhe
Spezifikationen
| Netzform DC | Nein |
|---|---|
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Polzahl | 4.00 |
| Blitzstossstrom (10/350 µs) | 12.50 kA |
| Max. Dauerspannung AC | 255.00 V |
| Nennspannung AC | 230.00 V |
| Schutzpegel | 1.50 kV |
| Schutzpegel L-N | 1.50 kV |
| Schutzpegel L-PE | 1.50 kV |
| Schutzpegel N-PE | 1.50 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 250.00 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 250.00 A |
| Montageart | Hutschiene TH35 |
| Baugrösse | 4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35.00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25.00 mm² |
| Fernsignalisierung | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | Nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Spannungsschaltende Funkenstreckentechnologie | Ja |
| Überstromgeschützter Spannungsabgriff | Nein |
| Schutzart (IP) | IP20 |
