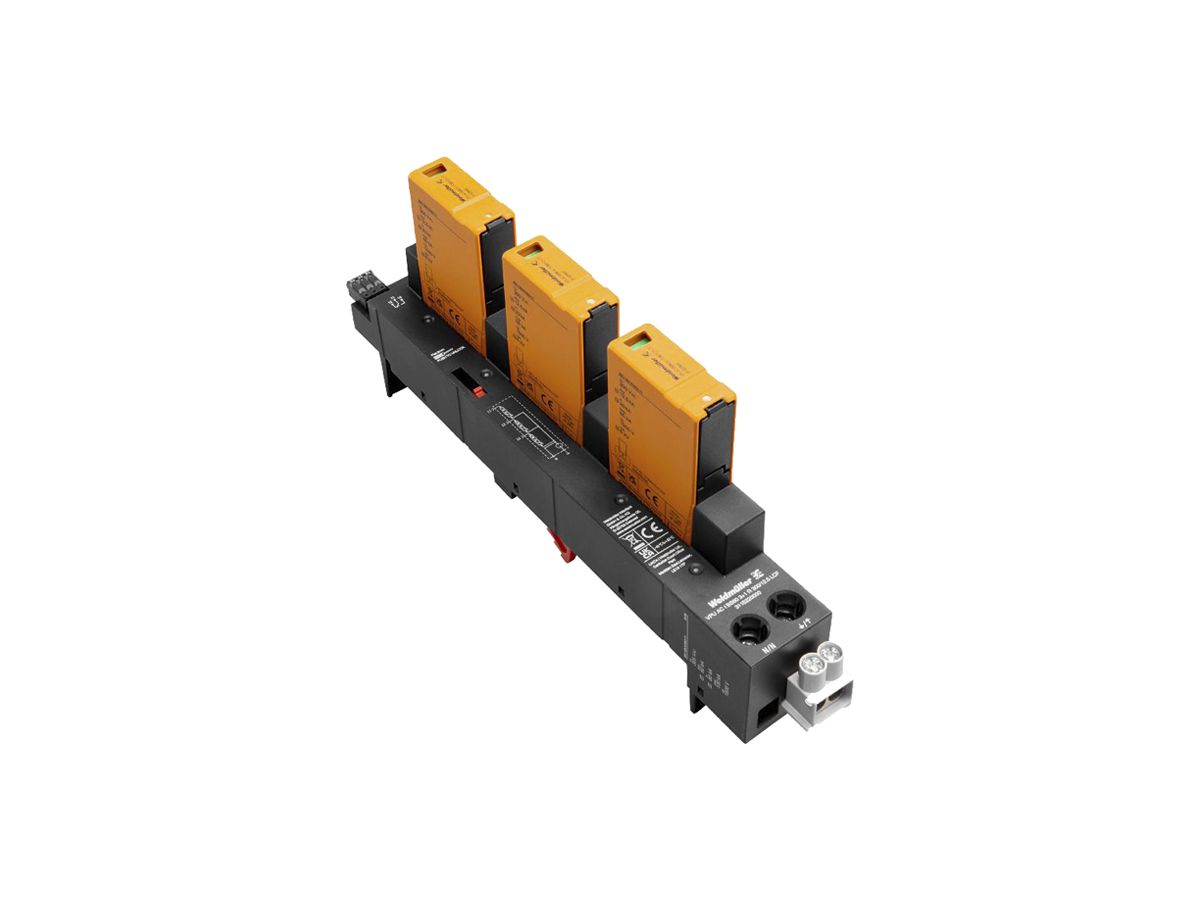

Überspannungsableiter WM VPU AC I BS60 3 R 300/12.5 TN-C 3L 230V

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808500022
Lieferanten-Art-Nr	3115240000

Beschreibung

Überspannungsableiter Weidmüller VPU AC I BS60 3 R 300/12.5, Netzform TN-C, Anzahl der Leiter (ohne Erde) 3, Nennspannung AC 230 V, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 50 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 25 kA, integrierter Kurzschlussschutz, integrierter Kurzschlussschutz selektiv zur Sicherung gG 315 A, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 2 TE, Typ I+II, für den Überspannungsschutz in Energietechnik und Stromversorgung, das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden

Spezifikationen

Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TN-C	Ja
Netzform TN-C-S	Nein
Netzform TN-S	Nein
Netzform TT	Nein
Netzform sonstige	Nein
Anzahl der Leiter (ohne Erde)	3.00
Nennableitstossstrom (8/20)	20.00 kA
Max. Ableitstossstrom (8/20)	50.00 kA
Nennspannung AC	230.00 V
Höchste Dauerspannung AC	300.00 V
Schutzpegel	1.50 kV
Schutzpegel L-N	1.50 kV
Schutzpegel N-PE	1.50 kV
Kurzschlussfestigkeit (Isccr)	25.00 kA
Integrierter Kurzschlussschutz	Ja
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	315.00 A
Integrierte Vorsicherung	Nein
Leckstromfrei	Nein
Montageart	Sammelschiene
Baugrösse	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25.00 mm²
Mit Fernmeldekontakt	Ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	Ja
Schutzart (IP)	IP20
