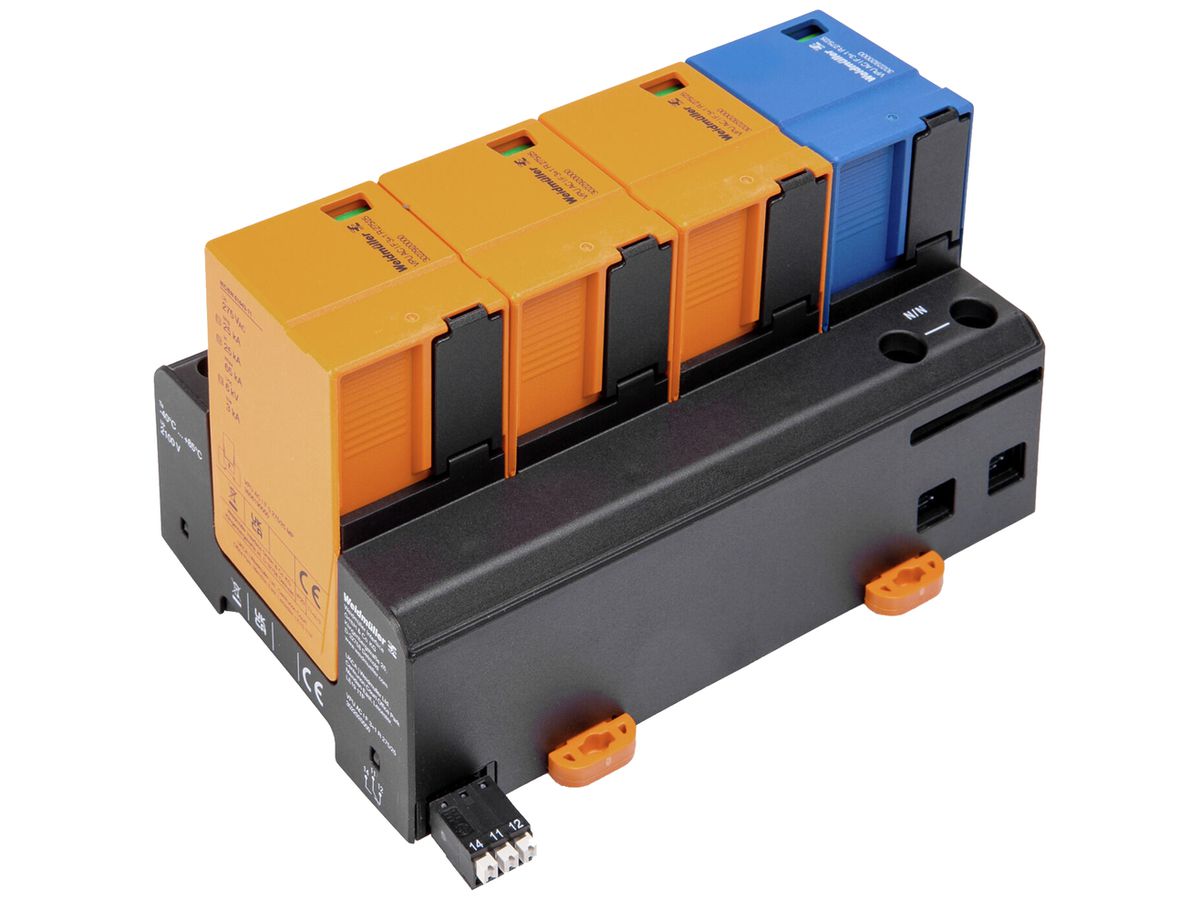

Überspannungsableiter WM VPU AC I F 3+1 R IT/TN/TN-C-S/TN-S/TT 4P 8TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 808480162 |
|---|---|
| Lieferanten-Art-Nr | 3022920000 |
Beschreibung
Überspannungsableiter Weidmüller VPU AC I F 3+1 R, Netzform IT, Netzform TN, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 230 V, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20 µs) 25 kA, max. Ableitstossstrom (8/20 µs) 65 kA, Schutzpegel L-N 1.9 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 100 kA, integrierter Kurzschlussschutz, integrierter Kurzschlussschutz selektiv zur Sicherung gG 315 A, integrierte Vorsicherung, leckstromfrei, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 8 TE, Typ I+II geprüft, geeignet für Haupt- und Unterverteiler, Schutz vor direkten Blitzeinschlägen sowie Überspannungen durch Schaltvorgänge oder indirekte Blitzeinwirkungen, einsetzbar bis 2000 m Höhe
Spezifikationen
| Netzform DC | Nein |
|---|---|
| Netzform IT | Ja |
| Netzform TN | Ja |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 4.00 |
| Nennableitstossstrom (8/20 µs) | 25.00 kA |
| Max. Ableitstossstrom (8/20 µs) | 65.00 kA |
| Nennspannung AC | 230.00 V |
| Max. Dauerspannung AC | 275.00 V |
| Schutzpegel L-N | 1.90 kV |
| Schutzpegel N-PE | 1.50 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 0.00 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 0.00 A |
| Kurzschlussfestigkeit (Isccr) | 100.00 kA |
| Integrierter Kurzschlussschutz | Ja |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 315.00 A |
| Integrierte Vorsicherung | Ja |
| Leckstromfrei | Ja |
| Montageart | Hutschiene TH35 |
| Baugrösse | 8 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35.00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25.00 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
