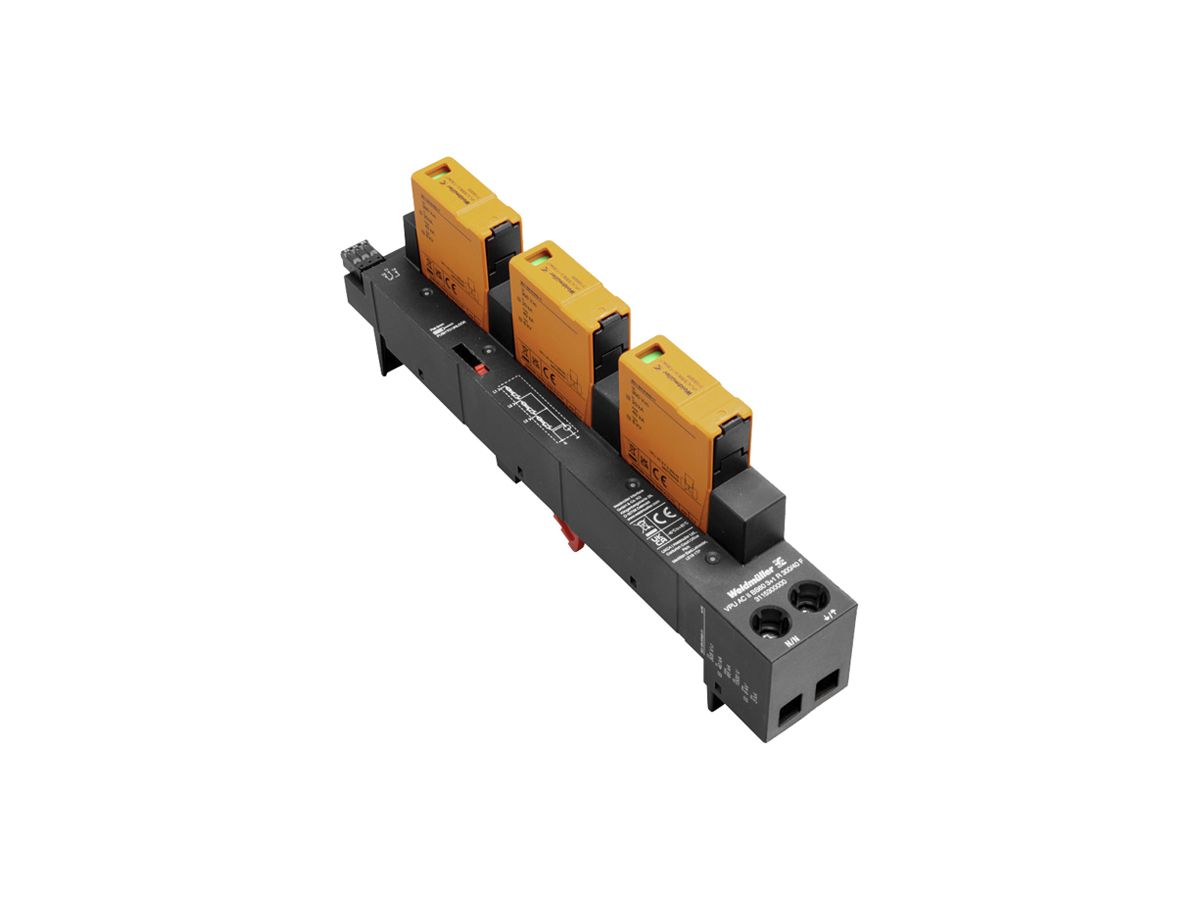

Überspannungsableiter WM VPU AC II BS60 3+1 R 300/40 F IT/TN-C-S/TN-S/TT

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808500052
Lieferanten-Art-Nr	3115300000

Beschreibung

Überspannungsableiter Weidmüller VPU AC II BS60 3+1 R 300/40 F, Netzform IT, Netzform TN-C-S, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 230 V, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 65 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 100 kA, integrierter Kurzschlussschutz, integrierte Vorsicherung, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 2 TE, Typ II+III, für den Überspannungsschutz in Energietechnik und Stromversorgung, das Gerät sollte nahe der Einspeisung der zu schützenden Anlage installiert werden

Spezifikationen

Netzform DC	Nein
Netzform IT	Ja
Netzform TN	Nein
Netzform TN-C	Nein
Netzform TN-C-S	Ja
Netzform TN-S	Ja
Netzform TT	Ja
Netzform sonstige	Nein
Anzahl der Leiter (ohne Erde)	4.00
Nennableitstossstrom (8/20)	20.00 kA
Max. Ableitstossstrom (8/20)	65.00 kA
Nennspannung AC	230.00 V
Höchste Dauerspannung AC	300.00 V
Schutzpegel	1.50 kV
Schutzpegel L-N	1.50 kV
Schutzpegel N-PE	1.50 kV
Kurzschlussfestigkeit (Isccr)	100.00 kA
Integrierter Kurzschlussschutz	Ja
Integrierte Vorsicherung	Ja
Leckstromfrei	Nein
Montageart	Sammelschiene
Baugrösse	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25.00 mm²
Mit Fernmeldekontakt	Ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	Ja
Schutzart (IP)	IP20
