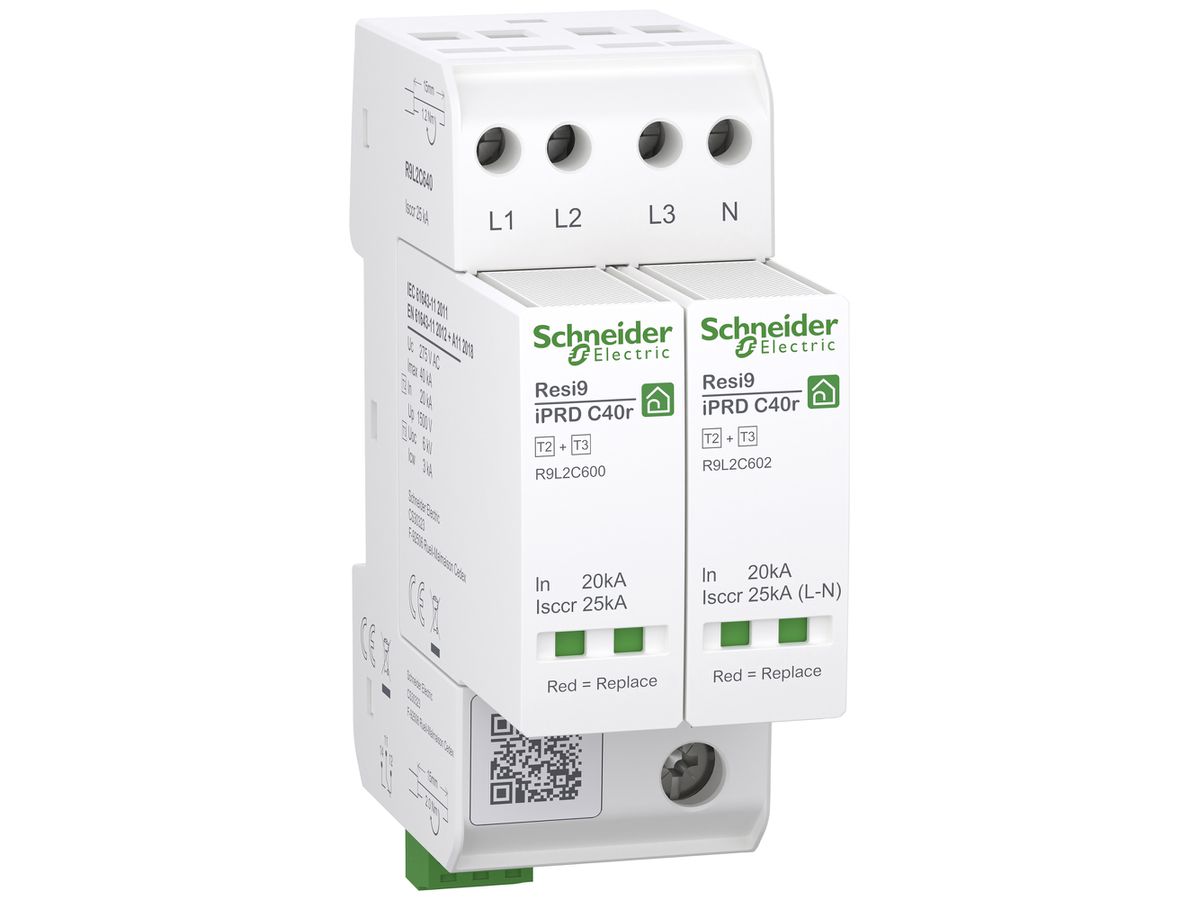

Überspannungsschutz Resi9 iPRD C40r Typ 2+3 TN-S TT 230V 100A 2TE

Verfügbar

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808000507
Lieferanten-Art-Nr	8-R9L2C640

Beschreibung

Überspannungsschutz Schneider Electric Resi9 iPRD C40r, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 3, Nennspannung AC 230 V, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Kurzschlussfestigkeit (Isccr) 25 kA, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Baugrösse 2 TE, Defektanzeige des Ableiters (grün OK/ rot Gerät defekt), Betriebstemperatur -40…85 °C, entspricht IEC 61643-11:2011, EN 61643-11:2012

Spezifikationen

Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TN-C	Nein
Netzform TN-C-S	Nein
Netzform TN-S	Ja
Netzform TT	Ja
Netzform sonstige	Nein
Anzahl der Leiter (ohne Erde)	3.00
Nennableitstossstrom (8/20)	20.00 kA
Max. Ableitstossstrom (8/20)	40.00 kA
Nennspannung AC	230.00 V
Höchste Dauerspannung AC	275.00 V
Schutzpegel	1.50 kV
Schutzpegel L-N	1.50 kV
Schutzpegel N-PE	1.50 kV
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100.00 A
Kurzschlussfestigkeit (Isccr)	25.00 kA
Integrierter Kurzschlussschutz	Nein
Integrierte Vorsicherung	Nein
Leckstromfrei	Nein
Montageart	Hutschiene TH35
Baugrösse	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25.00 mm²
Mit Fernmeldekontakt	Ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	Ja
Schutzart (IP)	IP20
