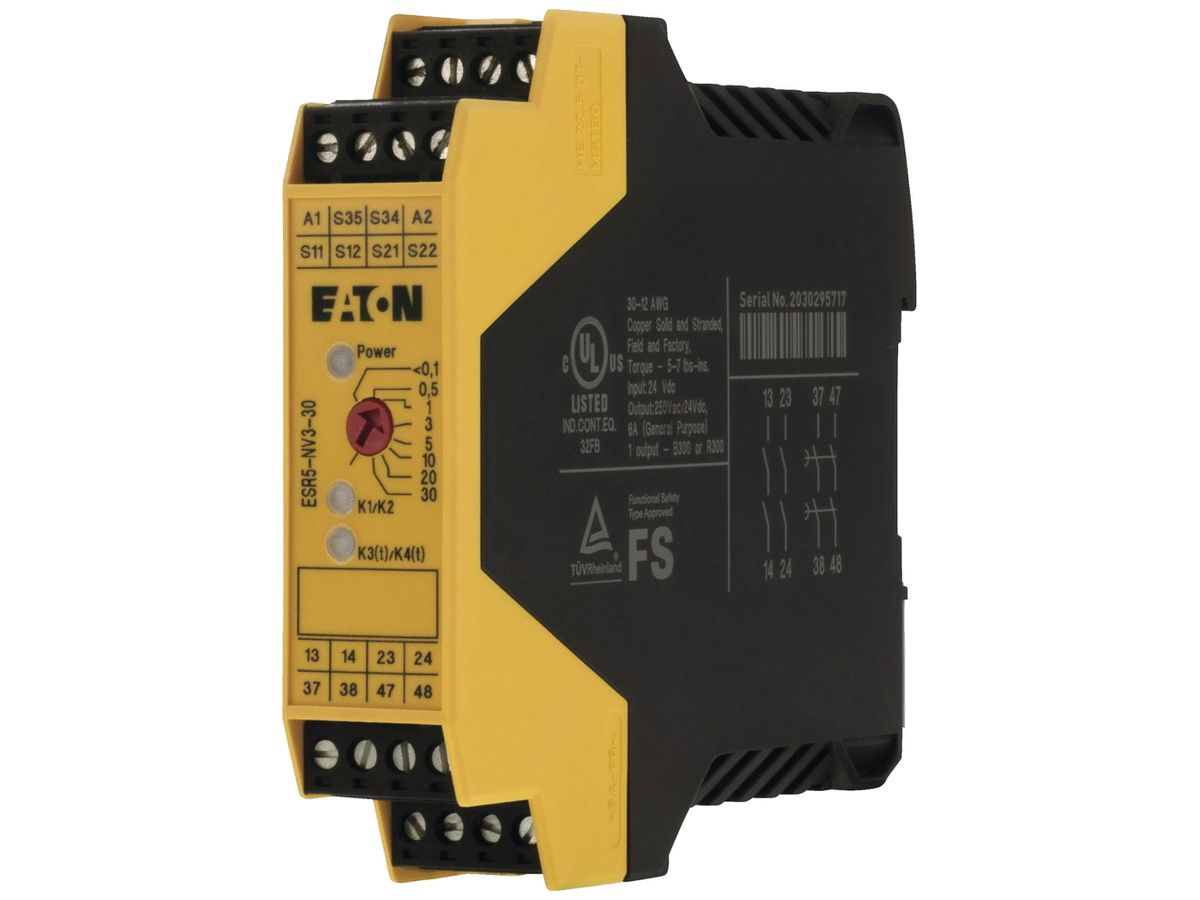

Überwachungsrelais Eaton ESR5-NV3-30 24VDC 5A 22.5×99×114.5mm
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 505935810 |
|---|---|
| Lieferanten-Art-Nr | 118705 |
Beschreibung
Überwachungsrelais Eaton ESR5-NV3-30, Ausführung Grundgerät, Versorgungsspannung DC 24 V, geeignet zur Überwachung von Positionsschaltern, geeignet zur Überwachung von NOT-AUS-Kreisen, geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen, Auswertung der Eingänge ein- und zweikanalig, Steuerspannungsart 1 DC, Steuerspannung 1 24 V, Steuerspannungsart 2 DC, Steuerspannung 2 24 V, Anzahl der Ausgänge sicherheitsgerichtet unverzögert kontaktbehaftet 2, Anzahl der Ausgänge sicherheitsgerichtet verzögert kontaktbehaftet 2, Spannungsart der Betriebsspannung DC, Betriebsspannung DC 24 V, Bemessungsschaltstrom 5 A, Stoppkategorie nach IEC 60204 0, Performance Level nach EN ISO 13849-1 Level e, SIL nach IEC 61508 3, mit TÜV-Zulassung, Breite 22.5 mm, Höhe 99 mm, Tiefe 114.5 mm
Spezifikationen
| Ausführung | Grundgerät |
|---|---|
| Geeignet für Tragschienenmontage | Ja |
| Mit abnehmbaren Klemmen | Ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung DC |
|
| Geeignet zur Überwachung von Positionsschaltern | Ja |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | Ja |
| Geeignet zur Überwachung von Ventilen | Nein |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | Ja |
| Geeignet zur Überwachung von taktilen Sensoren | Nein |
| Geeignet zur Überwachung von Magnetschaltern | Nein |
| Geeignet zur Überwachung von Näherungsschaltern | Nein |
| Auswertung der Eingänge | ein- und zweikanalig |
| Leistungsaufnahme | 7.80 W |
| Mit Starteingang | Ja |
| Mit Mutingfunktion | Nein |
| Mit Rückführkreis | Ja |
| Rückfallverzögerung |
|
| Steuerspannungsart 1 | DC |
| Steuerspannung 1 |
|
| Steuerspannungsart 2 | DC |
| Steuerspannung 2 |
|
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 2.00 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 2.00 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0.00 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0.00 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0.00 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0.00 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0.00 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0.00 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung DC |
|
| Bemessungsschaltstrom | 5.00 A |
| Sicherheitstyp nach IEC 61496-1 | ohne |
| Stoppkategorie nach IEC 60204 | 0 |
| Performance Level nach EN ISO 13849-1 | Level e |
| SIL nach IEC 61508 | 3 |
| Mit Zulassung für BG BIA | Nein |
| Mit Zulassung nach UL | Ja |

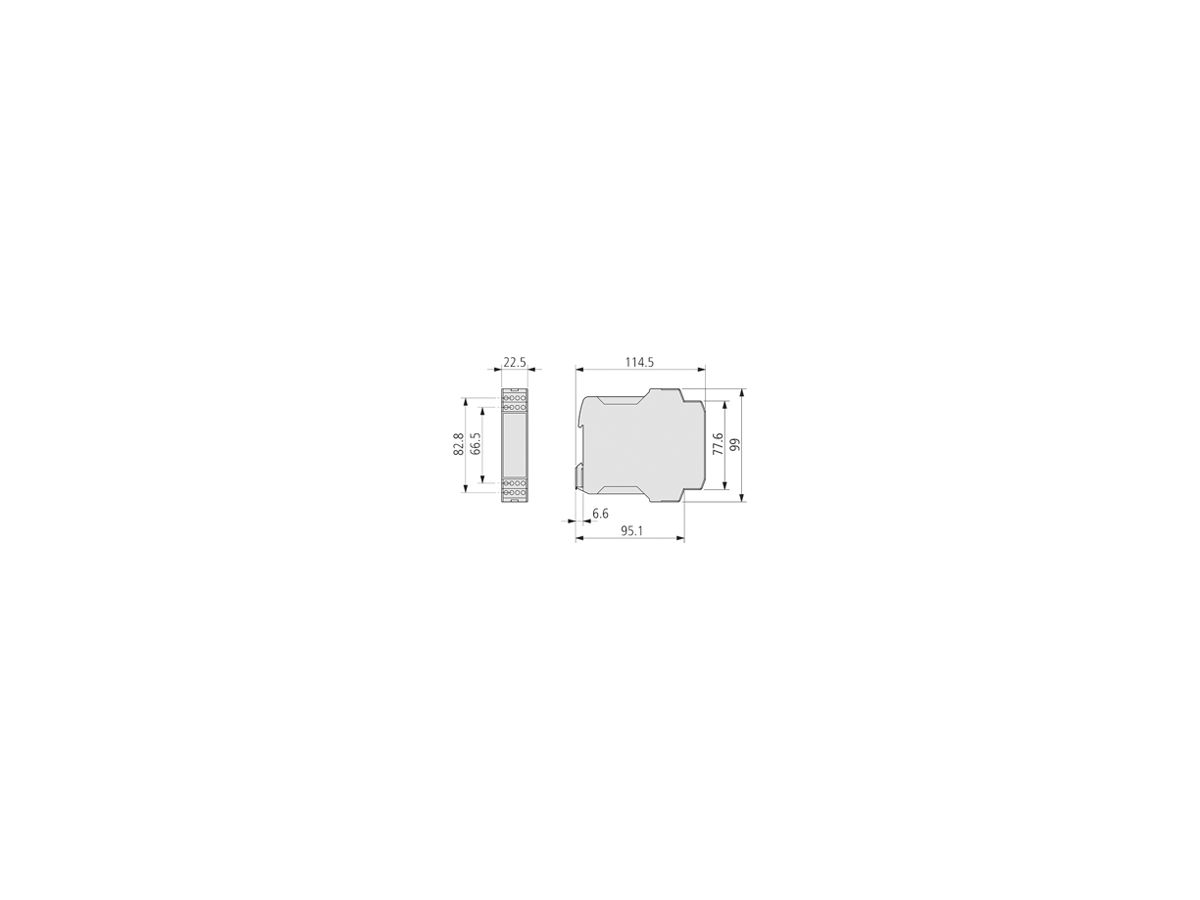

| Breite | 22.50 mm |
| Höhe | 99.00 mm |
| Tiefe | 114.50 mm |
| Mit TÜV-Zulassung | Ja |
