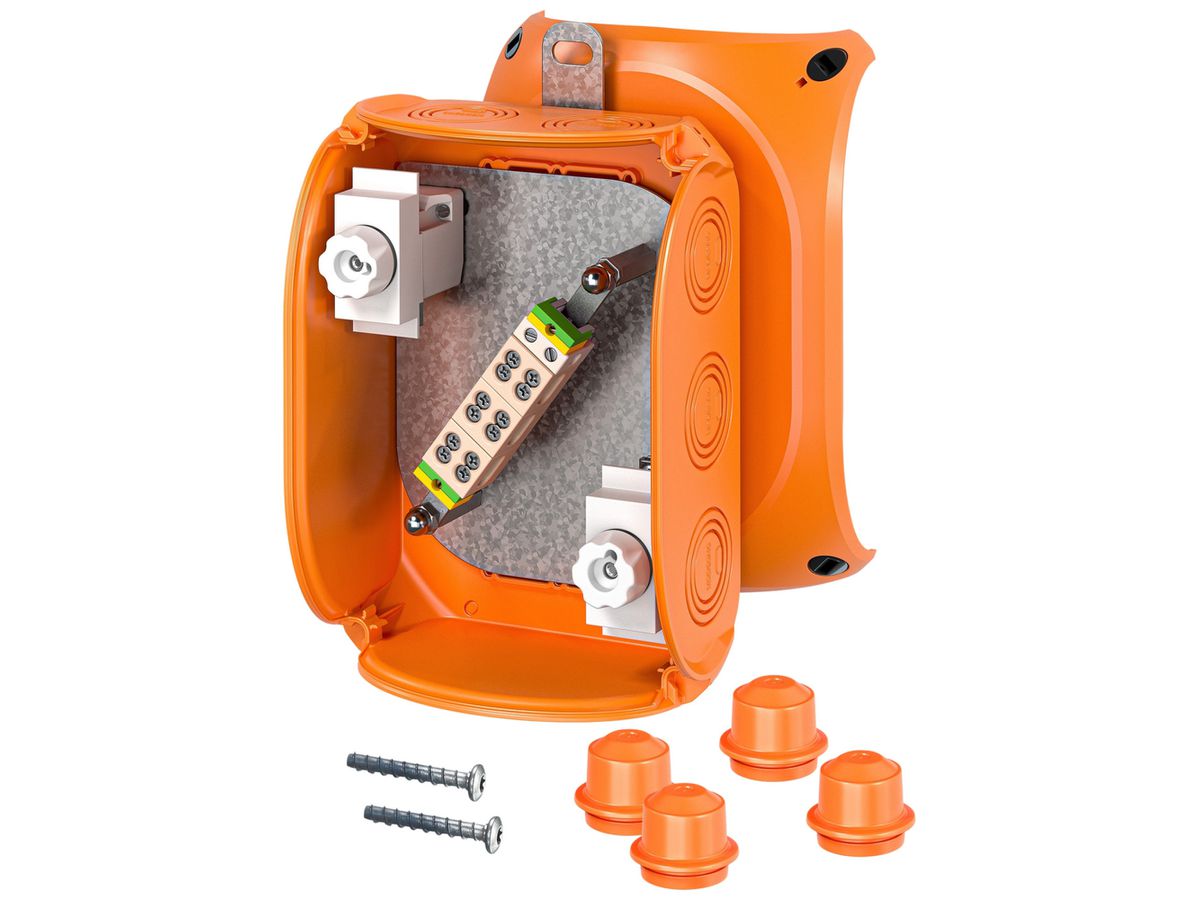

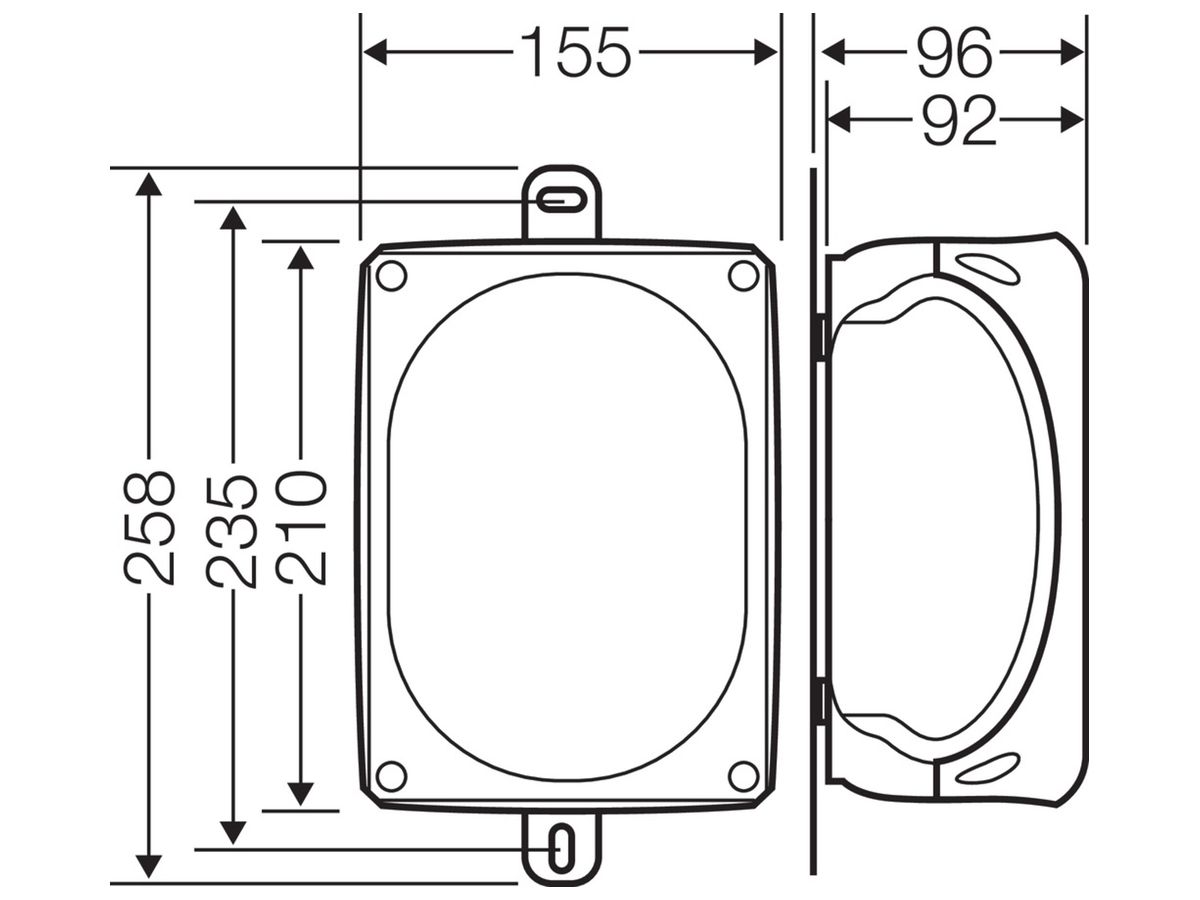

AP-Abzweigdose Hensel FK E90 155×210×92mm IP66 2×D01 orange
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 152242043 |
|---|---|
| Lieferanten-Art-Nr | FK 1604 2F |
Beschreibung
AP-Abzweigdose Gustav Hensel FK, Montageart Wand-/Deckenmontage, Funktionserhalt E90, Form rechteckig, Länge 155 mm, Breite 210 mm, Tiefe 92 mm, Bestückung Schraubklemme, max. Leiterquerschnitt 4 mm², Werkstoff Kunststoff, Oberflächenschutz unbehandelt, halogenfrei, Ausführung Deckel Blinddeckel, Deckelbefestigung geschraubt, plombierbar, Art der Gehäusedurchführung Vorprägung, Anzahl der Einführungen 10, Bemessungsisolationsspannung Ui 400 V, Einsatztemperatur -25…40 °C, Schutzart IP66, Farbe orange, mit 2 integrierten D01-Sicherungselemente für einen abgesicherten Abgang, nach IEC 60670-22, geprüft für den Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit funktionserhaltenden Kabeln der Firmen Dätwyler und Eupen gem. Prüfzeugnis, Funktionserhalt (30 Minuten, Klasse E 30 oder 90 Minuten, Klasse E 90) mit für den Brandschutz zugelassenen Befestigungen, für Innenräume und die geschützte Installation im Freien nach DIN VDE 0100, Teil 737, Nennquerschnitt: Abzweig 1.5…4 mm², Verbindung 1.5…6 mm²
Spezifikationen
| Ausführung | Verbindungskasten |
|---|---|
| Bestückung | Schraubklemme |
| Max. Leiterquerschnitt | 4.00 mm² |
| Polzahl | 5.00 |
| Form | rechteckig |
| Montageart | Wand-/Deckenmontage |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Anzahl der Einführungen | 10.00 |
| Einführung von hinten | Nein |
| Länge | 155.00 mm |
| Breite | 210.00 mm |
| Tiefe | 92.00 mm |
| Anzahl der mitgelieferten Kabelverschraubungen | 0.00 |
| Anreihbar | Nein |
| Art der Gehäusedurchführung | Vorprägung |
| Mit Zugentlastung | Ja |
| Werkstoff | Kunststoff |
| Halogenfrei | Ja |
| Oberflächenschutz | unbehandelt |
| Farbe | orange |
| RAL-Nummer (ähnlich) | 2003.00 |
| Schutzart (IP) | IP66 |
| Ausführung Deckel | Blinddeckel |
| Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation | Nein |
| Transparenter Deckel | Nein |
| Vergiessbar | Nein |
| Deckelbefestigung | geschraubt |
| Mit Vergussmasse mitgeliefert | Nein |
| Plombierbar | Ja |
| Bemessungsisolationsspannung Ui | 400.00 V |
| Funktionserhalt | E 90 |
| Mit Abschirmung | Nein |
| Witterungsbeständig | Nein |
| Einsatztemperatur |
|
| Explosionsgeprüfte Ausführung | Nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
