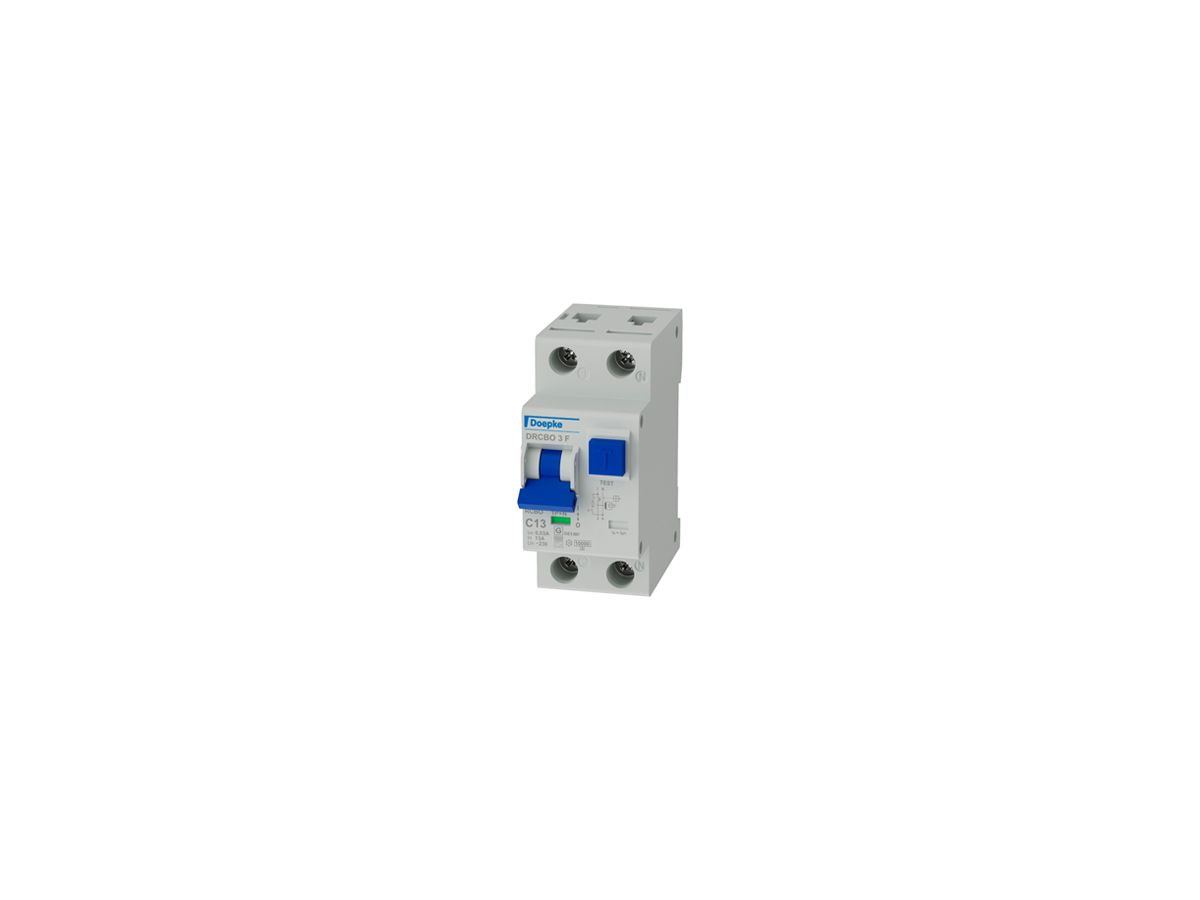

FI/LS-Schalter DOEPKE DRCBO 3 F 2P 230V C 13A 0.03A F 2TE 10kA

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	805179059
Lieferanten-Art-Nr	X09932323

Beschreibung

Fehlerstrom-/Leitungsschutzschalter DOEPKE DRCBO 3 F, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 230 V, Spannungsart AC, Auslösecharakteristik C, Bemessungsstrom 13 A, Bemessungsfehlerstrom 0.03 A, Fehlerstrom-Typ F, Abschaltcharakteristik kurzzeitverzögert, Stossstromfestigkeit 3 kA, Bemessungsabschaltvermögen nach EN 61009 10 kA, mitschaltender Neutralleiter, mit Verriegelungsvorrichtung, anschliessbarer Leiterquerschnitt eindrähtig 1…25 mm², anschliessbarer Leiterquerschnitt mehrdrähtig 1…16 mm², Anzahl Teilungseinheiten 2, Einbautiefe 68 mm, Verschmutzungsgrad 2, netzspannungsunabhängig, Erkennung sinusförmiger Wechselströme mit Mischfrequenzen bis 1 kHz und pulsierender Gleichfehlerströme, Bemessungsschaltvermögen 10 kA

Spezifikationen

Polzahl (gesamt)	2.00
Anzahl der abgesicherten Pole	1.00
Bemessungsspannung	230.00 V
Bemessungsisolationsspannung Ui	440.00 V
Bemessungsstossspannungsfestigkeit Uimp	4.00 kV
Bemessungsstrom	13.00 A
Bemessungsfehlerstrom	0.03 A
Montageart	DIN-Schiene
Fehlerstrom-Typ	F
Energiebegrenzungsklasse	3.00
Verlustleistung	1.70 W
Bemessungsabschaltvermögen nach EN 61009	10.00 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10.00 kA
Abschaltcharakteristik	kurzzeitverzögert
Stossstromfestigkeit	3.00 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	Ja
Mit Verriegelungsvorrichtung	Ja
Überspannungskategorie	3.00
Verschmutzungsgrad	2.00
Umgebungstemperatur während des Betriebs	-25.00 °C 40.00 °C
Anzahl Teilungseinheiten	2.00
Einbautiefe	68.00 mm
Fehlauslöseschutz	Nein
Schutzart (IP)	IP20
Anschliessbarer Leiterquerschnitt eindrähtig	1.00 mm² 25.00 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	1.00 mm² 16.00 mm²
