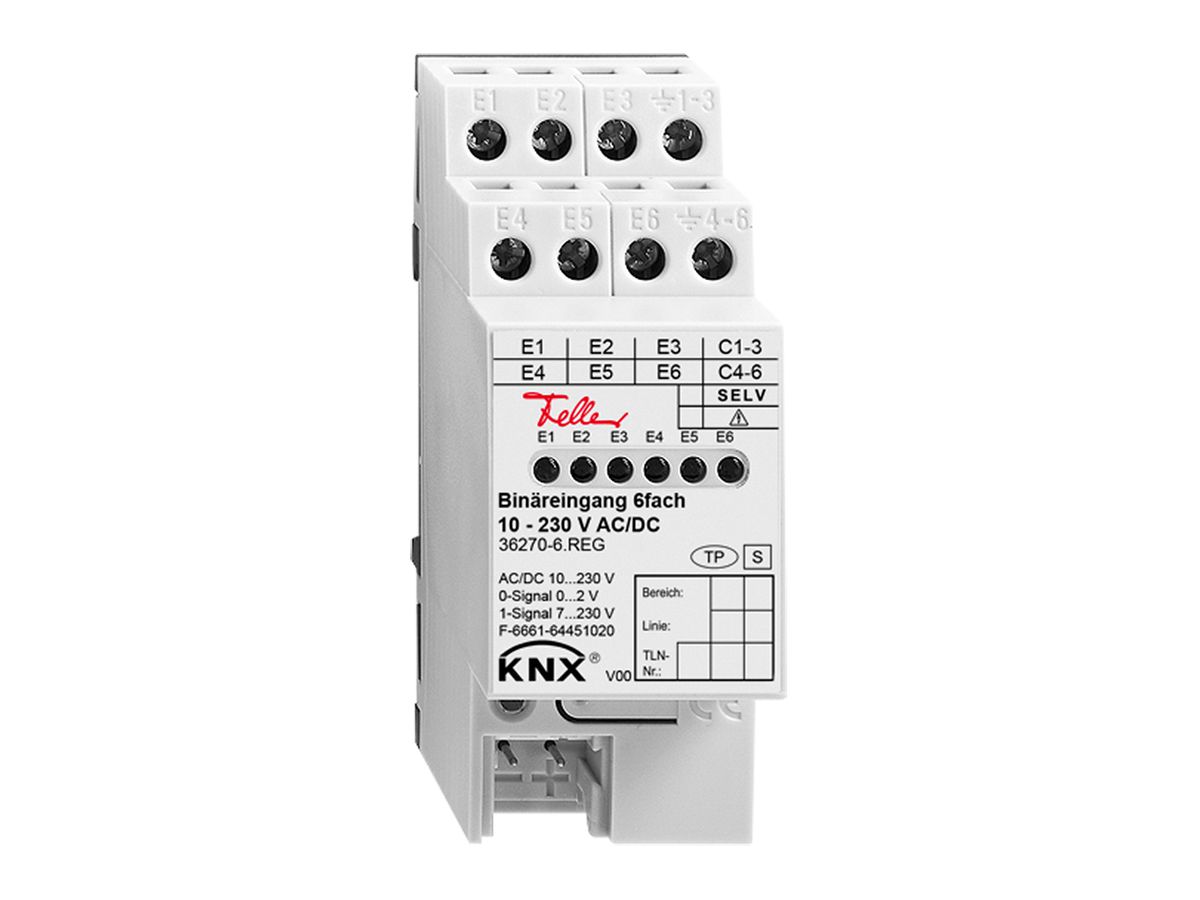

REG-Binäreingang Feller KNX 6-fach 10…230VAC/DC
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 405600700 |
|---|---|
| Lieferanten-Art-Nr | 36270-6REG |
| Eldas Kapitel | 10.67.6 |
Beschreibung
REG-Binäreingang Feller KNX, zum Anschluss zum Beispiel von Schalter oder Taster, Eingangsstrom/Kanal: ca. 7 mA, Signalpegel: 0-Signal = 0…2 V, 1-Signal = 7…265 V, mit Schraubklemmen
Spezifikationen
| Bussystem KNX | Ja |
|---|---|
| Bussystem KNX-RF (Funk) | Nein |
| Bussystem Funkbus | Nein |
| Bussystem LON | Nein |
| Bussystem Powernet | Nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | Nein |
| Montageart | REG |
| Anzahl Teilungseinheiten | 2.00 |
| Mit Busankopplung | Ja |
| Busmodul abnehmbar | Nein |
| LED-Ansteuerung | Nein |
| Mit LED-Anzeige | Ja |
| Anzahl der Eingänge | 6.00 |
| Eingangsspannung |
|
| Art der Eingangsspannung | AC/DC |
| Externe Abfragespannung notwendig | Nein |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 0.00 mm |
